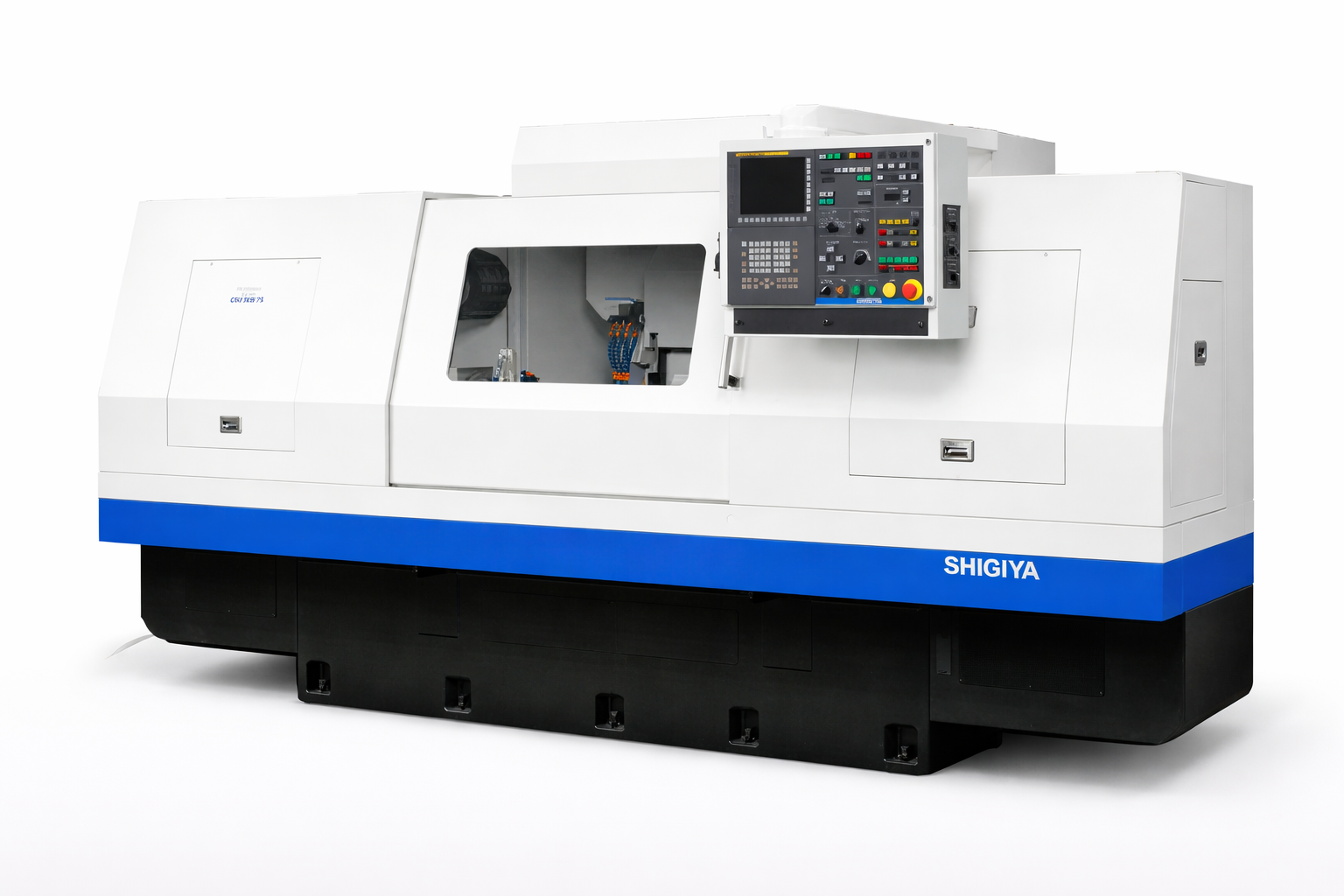

Đặc trưng nổi bật của máy mài tròn vạn năng CNC Shigiya GSU-30 và GSU-40
Máy mài tròn vạn năng CNC Shigiya GSU-30 và GSU-40 là dòng máy mài được thiết kế và sản xuất theo các yêu cầu công nghệ mới nhất nhằm đáp ứng nhu cầu sản xuất của khách hàng cho cả việc mài từng chi tiết riêng lẻ và mài theo lô nhỏ đến trung bình, một công cụ dễ sử dụng được thiết kế theo nhu cầu của người vận hành.
Đầu đá mài xoay dẫn động trực tiếp
Dòng máy mài tròn vạn năng Shigiya GSU-30 và GSU-40 sử dụng cơ cấu dẫn động trực tiếp để xoay đầu đá mài, hỗ trợ định vị với độ chính xác cao và hạn chế độ rơ trong quá trình xoay. Đặc điểm này có ý nghĩa quan trọng đối với những ứng dụng cần phải thay đổi hướng tiếp cận đá mài hoặc thiết lập nhiều phương án gia công trên cùng một chi tiết.
Bên cạnh đó, máy mài CNC chính xác cao có đường kính quay trên bàn làm việc là 300mm và khoảng cách chống tâm từ 500/750/1.000/1.500 mm (GSU-30) và 470/720/ 970/1.470 mm (GSU-40). Giúp máy linh hoạt hỗ trợ nhiều kích thước phôi khác nhau.
Trục chính thủy động lực học cho hiệu suất ổn định
Máy mài GSU-30B sử dụng trục chính thủy động lực học, giúp giảm thiểu rung động và cải thiện độ ổn định khi mài. Công nghệ này đảm bảo bánh mài quay trơn tru và áp lực đồng đều lên chi tiết gia công. Nhờ đó, máy mài mang lại bề mặt hoàn thiện đồng nhất và giúp kéo dài tuổi thọ bánh mài.
Ngoài ra, thiết kế thủy động lực học giúp giảm bảo trì bằng cách loại bỏ sự mài mòn do tiếp xúc trực tiếp. Điều này có nghĩa là chi phí dài hạn thấp hơn và thời gian ngừng hoạt động ít hơn cho hoạt động của bạn.
Khả năng gia công đa dạng
Máy mài đa năng CNC GSU-30(40)B hỗ trợ mài đa quy trình trong một lần thiết lập. Nó có thể thực hiện mài ngoài, mài trong và mài mặt mà không cần di chuyển chi tiết giữa các máy. Điều này không chỉ tiết kiệm thời gian mà còn giúp duy trì độ chính xác của chi tiết.
Hơn nữa, hệ thống đa quy trình này làm tăng hiệu quả công việc bằng cách giảm số lần thay đổi dụng cụ giúp các nhà sản xuất có thể hoàn thành các chi tiết phức tạp nhanh hơn và với độ nhất quán cao hơn.
Tùy chọn loại P cho mài chốt lệch tâm và mài đa giác
Đối với phiên bản loại P sử dụng hệ trượt thủy tĩnh trục X kết hợp điều khiển C–X cho dòng máy mài vạn năng GSU được thiết kế để đạt độ chính xác cao, cho phép thực hiện các nguyên công mài chốt lệch tâm và mài đa giác để tạo ra các hình dạng không tròn như hình lục giác hoặc biên dạng cam. Các tác vụ mài tiên tiến này có thể được hoàn thành dễ dàng, mang lại cho người dùng sự linh hoạt cho các công việc chuyên biệt như hàng không vũ trụ, ô tô và sản xuất dụng cụ.
Tuy nhiên, đây là tùy chọn chuyên biệt, cần được xác nhận khi lựa chọn máy mài chốt lệch tâm; không phải mặc định trang bị sẵn của mọi máy mài tròn CNC Shigiya GSU-30 và GSU-40.
Bảng thông số kỹ thuật máy mài tròn vạn năng CNC Shigiya GSU-30 và GSU-40
| Thông số kỹ thuật | Đơn vị | GSU-30B | GSU-40B |
| Đường kính quay qua bàn | mm | Ø 300 | Ø 410 |
| Khoảng cách chống tâm | mm | 500/750/1000/1500 | 470/720/970/1470 |
| Đường kính mài lớn nhất | mm | Ø 300 | Ø 325 |
| Tải trọng phôi giữa hai mũi tâm | kg | 150 | 150 |
| Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) | mm | Ø 510 × 50 × Ø 127 | Ø 510 × 50 × Ø 127 |
| Tốc độ vòng đá mài | m/s | 45 | 45 |
Câu hỏi thường gặp về máy mài tròn vạn năng CNC Shigiya GSU-30 và GSU-40
Máy mài tròn vạn năng CNC GSU-30 và GSU-40 có điểm gì nổi bật?
→ Điểm nổi bật là đầu đá mài xoay dẫn động trực tiếp, hỗ trợ định vị chính xác và hạn chế độ rơ khi xoay. Dòng máy còn có tùy chọn chuyên biệt cho mài chốt lệch tâm và mài đa giác.
Máy có thể mài chốt lệch tâm và mài đa giác không?
→ Có, với phiên bản loại P và cấu hình phù hợp thì máy có thể mài chốt lệch tâm và mài đa giác. Tuy nhiên cần xác nhận tùy chọn này trong báo giá và cấu hình máy.
Khoảng cách chống tâm của máy là bao nhiêu?
→ Các mức khoảng cách chống tâm gồm 500/750/1.000/1.500 mm đối với GSU-30; các giá trị tương ứng của GSU-40 là 470/ 720/ 970/1.470 mm đối bản GSU-40.
Tải trọng phôi giữa hai mũi tâm là bao nhiêu?
→ Tải trọng phôi giữa hai mũi tâm của máy mài tròn vạn năng CNC Shigiya GSU-30(40) là 150 kg.
Giá máy mài tròn vạn năng CNC Shigiya GSU-30 và GSU-40 là bao nhiêu?
→ Giá bán sẽ phụ thuộc vào model, cấu hình và các tùy chọn đi kèm. Doanh nghiệp nên liên hệ Á Châu để trao đổi yêu cầu gia công và nhận tư vấn phù hợp.
Bài viết tư vấn kỹ thuật liên quan
- Máy mài tròn là gì? Phân loại máy mài tròn ngoài, mài tròn trong, mài vô tâm và mài tròn vạn năng.
- Tư vấn chọn máy mài tròn Shigiya chuẩn Nhật cho doanh nghiệp cơ khí Việt Nam.
- Cách chọn máy mài tròn theo đường kính, chiều dài chi tiết và độ chính xác gia công.
Liên hệ tư vấn máy và báo giá
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC) hỗ trợ doanh nghiệp tìm hiểu thiết bị gia công cơ khí và lựa chọn giải pháp theo yêu cầu sản xuất. Vui lòng liên hệ với chúng tôi để được đội ngũ kỹ thuật tư vấn về máy và nhận báo giá chi tiết.
Thông tin liên hệ: CÔNG TY CỔ PHẦN THƯƠNG MẠI VÀ CÔNG NGHỆ Á CHÂU (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP.HCM: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Thông số kỹ thuật máy mài tròn vạn năng CNC dòng GSU-30 và GSU-40
|
Thông số kỹ thuật |
Đơn vị |
Model GSU-30(40) |
|
Đường kính quay qua bàn |
mm |
Ø 300 (Ø 410) |
|
Khoảng cách chống tâm |
mm |
500 (470) |
|
Đường kính mài lớn nhất |
mm |
Ø 300 (Ø 325) |
|
Tải trọng phôi giữa hai mũi tâm |
kg |
150 |
|
Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) |
mm |
Ø 510 × 50 × Ø 127 |
|
Tốc độ vòng đá mài |
m/s |
45 |
