Điểm nổi bật và kết cấu cơ khí máy mài tròn ngoài CNC Shigiya GAC-30B và GAC-40B

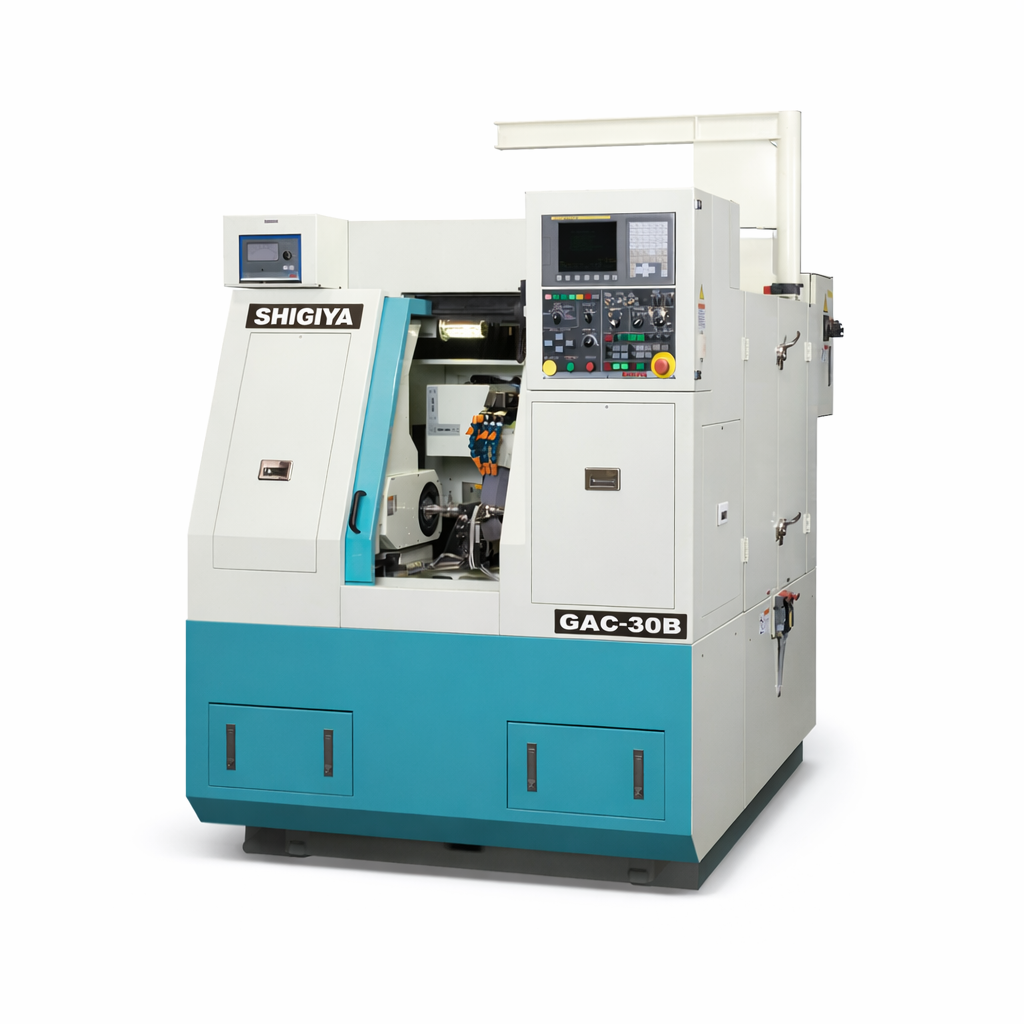

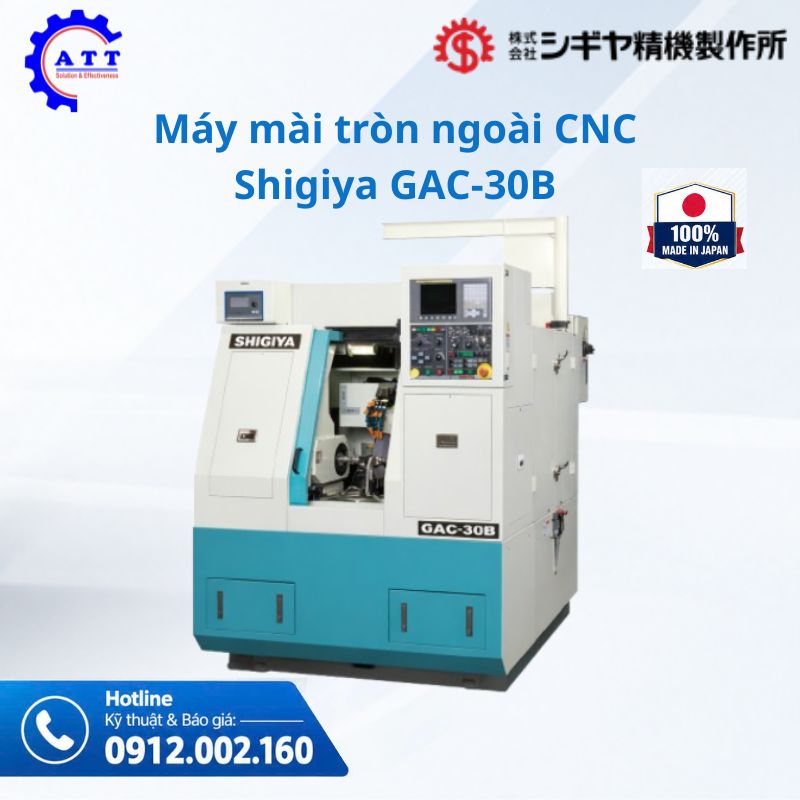

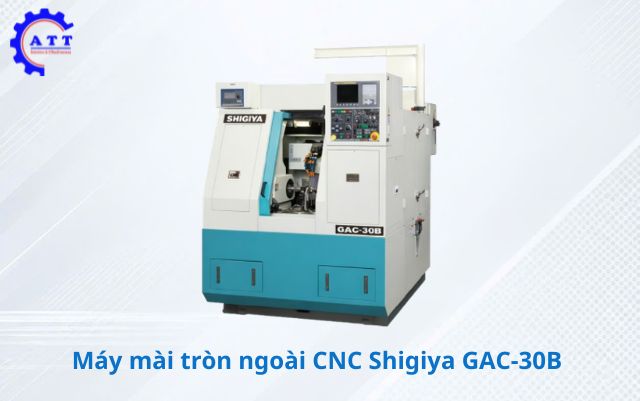

Máy mài tròn ngoài CNC Shigiya dòng GAC-30B và GAC-40B thuộc dòng máy mài tròn ngoài nhỏ gọn với đầu đá mài nghiêng, được phát triển nhằm đạt năng suất cao trong khi vẫn duy trì kích thước thân máy gọn, phù hợp cho các dây chuyền sản xuất có không gian hạn chế.

Đầu đá mài nghiêng di chuyển

Khác với máy mài tròn ngoài sử dụng đầu đá mài thông thường, GAC-30B và GAC-40B sử dụng kết cấu đầu đá mài nghiêng. Cấu trúc máy mài tròn ngoài và mặt vai này được thiết kế để hỗ trợ mài đường kính ngoài và mặt vai trong cùng chu trình gia công. Đối với những chi tiết có bề mặt trụ kết hợp với vai chặn, khả năng thực hiện đồng thời các nguyên công phù hợp của máy mài tròn ngoài CNC Shigiya GAC-30B và GAC-40B có thể giúp giảm thời gian chuyển đổi thao tác và tăng hiệu quả sử dụng.

Điều khiển CNC đồng thời hai trục

Máy sử dụng hệ thống điều khiển đồng thời hai trục, phối hợp chuyển động của đầu đá mài và bàn máy theo chương trình gia công. Việc điều khiển đồng thời này giúp máy thực hiện đường chạy dao phù hợp với hình dạng chi tiết, hỗ trợ kiểm soát quá trình mài và tổ chức chu trình gia công hiệu quả hơn.

Tối ưu năng suất trong không gian lắp đặt nhỏ gọn

Shigiya định vị GAC-30(40)B là dòng máy mài tròn ngoài CNC góc nghiêng nhỏ gọn, hướng đến năng suất cao trong diện tích lắp đặt hạn chế. Đặc điểm này rất phù hợp với các nhà xưởng cần bố trí nhiều máy hoặc xây dựng dây chuyền sản xuất theo công đoạn.

Đá mài đường kính lớn, tốc độ vòng cao

Dòng máy mài tròn Shigiya GAC-30(40)B sử dụng các cấu hình đá mài:

• Cấu hình khoảng cách chống tâm 250 mm: Ø510 × 75 × Ø203,2 mm.

• Cấu hình khoảng cách chống tâm 400 mm: Ø610 × 75 × Ø254 mm.

• Tốc độ vòng đá mài: 45 m/s.

Ngoài ra, GAC-30B và GAC-40B đều có khả năng tích hợp vào dây chuyền tự động hóa khi kết hợp với thiết bị cấp phôi và chuyển phôi tự động nhằm nâng cao năng suất.

Bảng thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GAC-30B và GAC-40B

Ứng dụng thực tế của máy mài tròn ngoài CNC Shigiya GAC-30B và GAC-40B

Mài chi tiết dạng trục có vai

Đối với chi tiết dạng trục có bề mặt trụ và vai chặn, máy mài CNC Shigiya GAC-30B và GAC-40B có thể thực hiện mài đường kính ngoài và mặt vai trong cùng chu trình nếu hình dạng chi tiết và điều kiện gia công đáp ứng yêu cầu.

Gia công chi tiết cần rút ngắn thời gian chu kỳ

Khả năng mài đồng thời của máy rất thích hợp với các sản phẩm có nhiều bề mặt cần mài trong cùng khu vực gá đặt, giúp giảm các bước chuyển đổi nguyên công phù hợp, qua đó hỗ trợ rút ngắn thời gian chu kỳ.

Sản xuất theo lô

Điều khiển CNC giúp xây dựng chương trình gia công có thể sử dụng lặp lại. Khi kết hợp với phương án gá đặt ổn định và quy trình kiểm tra phù hợp, máy có thể được xem xét cho các công việc sản xuất theo lô.

Tích hợp dây chuyền sản xuất

Thiết kế nhỏ gọn và khả năng kết hợp thiết bị cấp phôi tự động giúp GAC-30B và GAC-40B trở thành lựa chọn đáng cân nhắc khi doanh nghiệp xây dựng hoặc cải tiến dây chuyền mài.

Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GAC-30B và GAC-40B

GAC-30B và GAC-40B khác nhau như thế nào?

→ Khác biệt cơ bản là đường kính quay qua bàn: GAC-30B là Ø300 mm, còn GAC-40B là Ø410 mm. Việc lựa chọn model cần dựa trên kích thước chi tiết và phạm vi gia công thực tế.

Máy có thể mài đồng thời đường kính ngoài và mặt vai không?

→ Có. Đây là đặc điểm nổi bật của dòng GAC-30(40)B với kết cấu đầu đá mài nghiêng và điều khiển đồng thời hai trục.

Khoảng cách chống tâm của máy là bao nhiêu?

→ Dòng GAC-30B và GAC-40B có các lựa chọn khoảng cách chống tâm 250 mm và 400 mm.

Máy có thể tích hợp cấp phôi tự động không?

→ Máy có thể kết hợp với thiết bị cấp phôi và chuyển phôi tự động. Cấu hình tích hợp cần được xác định theo yêu cầu dây chuyền và khả năng kết nối của thiết bị.

Giá máy mài tròn ngoài CNC Shigiya GAC-30B và GAC-40B là bao nhiêu?

→ Giá phụ thuộc model, khoảng cách chống tâm, cấu hình kỹ thuật và tùy chọn. Khách hàng có thể liên hệ Á Châu để được tư vấn và nhận báo giá phù hợp.
