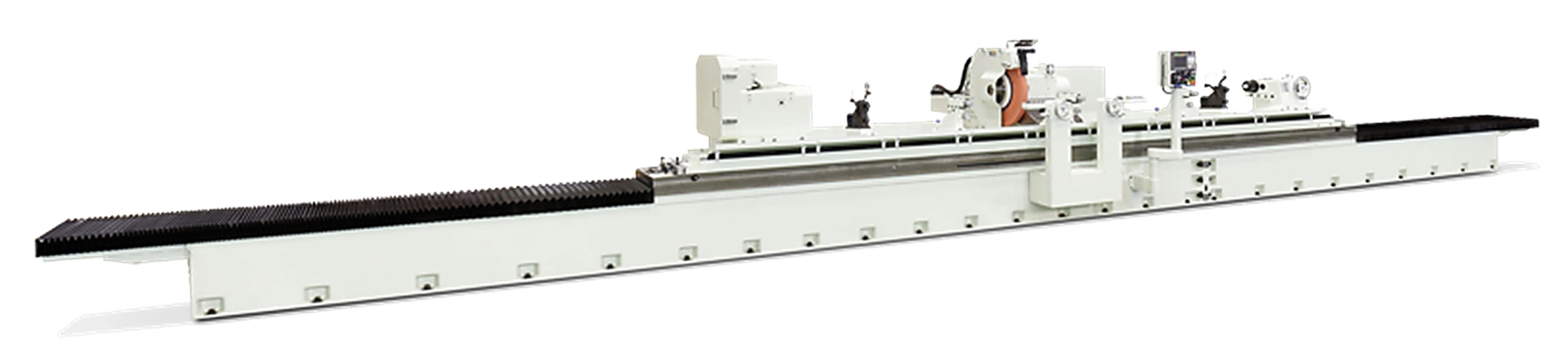

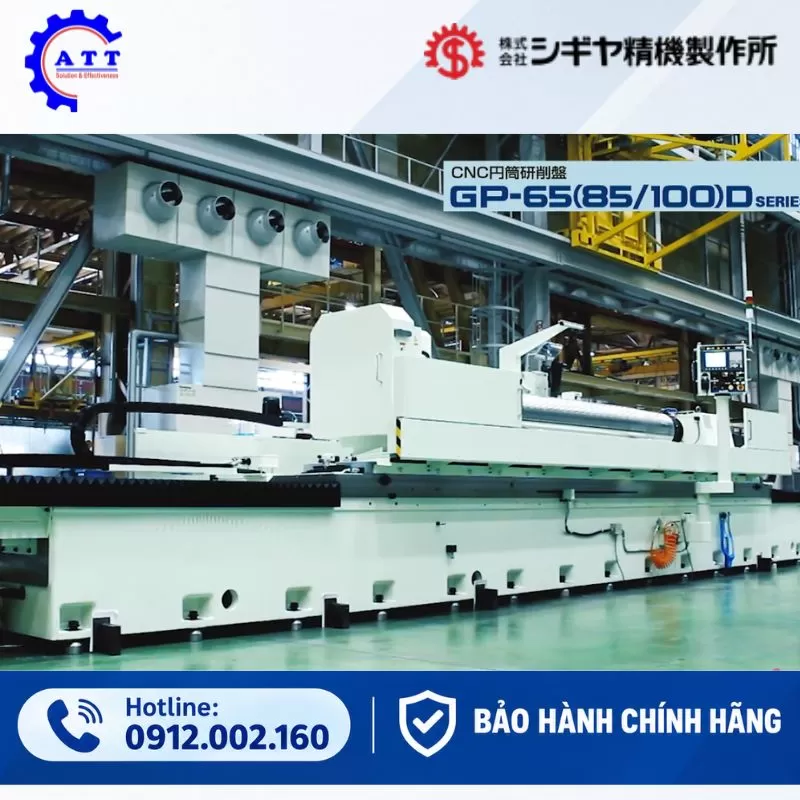

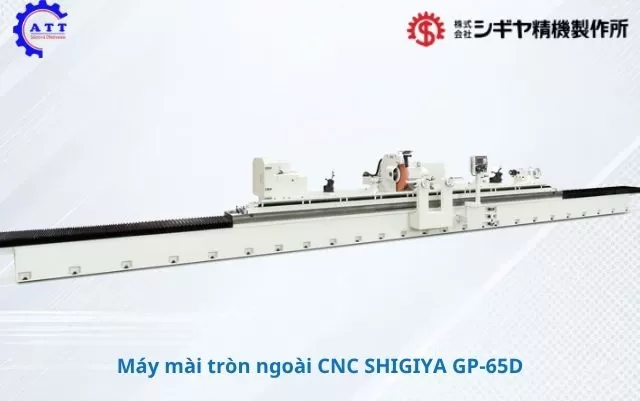

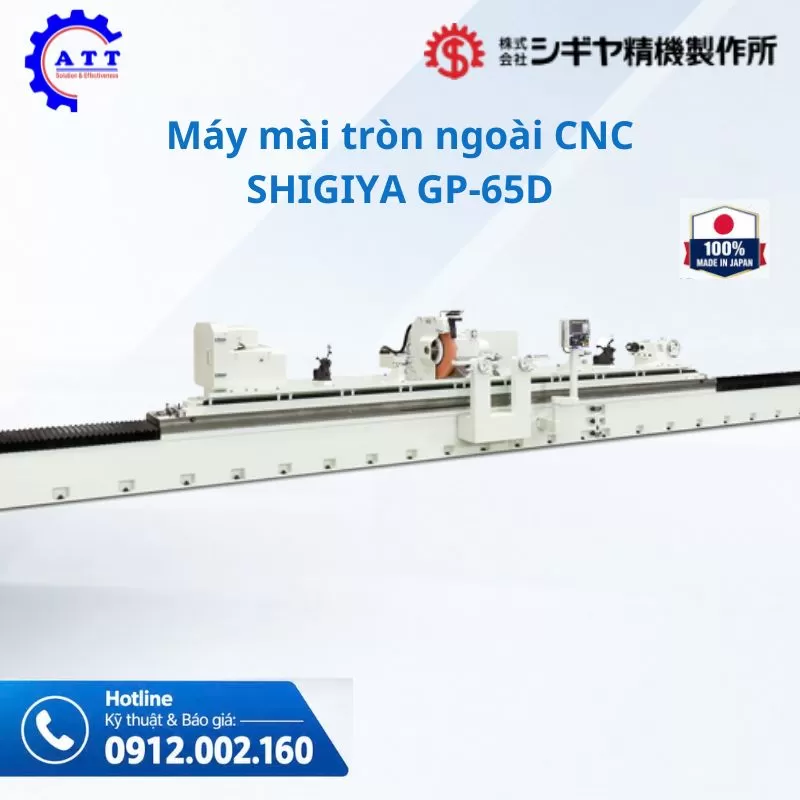

Tính năng nổi bật của máy mài tròn ngoài CNC dòng GP-65D, GP-85D và GP-100D
Vận hành tuyệt vời
- Điều kiện mài tối ưu được tính toán tự động trong chương trình hội thoại (conversational program) chỉ bằng cách nhập các giá trị theo hướng dẫn trên màn hình LCD.
- Cho phép lập trình theo định dạng mã NC, phù hợp với người dùng chuyên nghiệp (áp dụng cho loại ND2).
- Toàn bộ công tắc và núm điều khiển được bố trí ở mặt trước trung tâm của máy, giúp thao tác thuận tiện. Tay quay rời để điều chỉnh tiến dao đầu đá cũng được cung cấp.
Thiết kế an toàn
- Máy có chức năng tự chẩn đoán, tự động kiểm tra lỗi trong dữ liệu CNC.
- Cảm biến quá tải trục đá mài được trang bị theo tiêu chuẩn.
- Đầu đá sẽ tự động lùi lại 2 mm nếu nguồn bị ngắt đột ngột, giúp bảo vệ người vận hành.
Che phủ chống bụi, chống nước cho các đường trượt
- Để duy trì độ chính xác cao trong thời gian dài, các đường trượt của đầu đá và bàn máy được niêm kín hai lớp
- Phớt tiếp xúc kiểu kín (contact-type tight seal) được lắp ở đầu đá và ụ sau, giúp chống bụi và chống thấm nước hiệu quả, đảm bảo hoạt động ổn định ở môi trường gia công nặng.

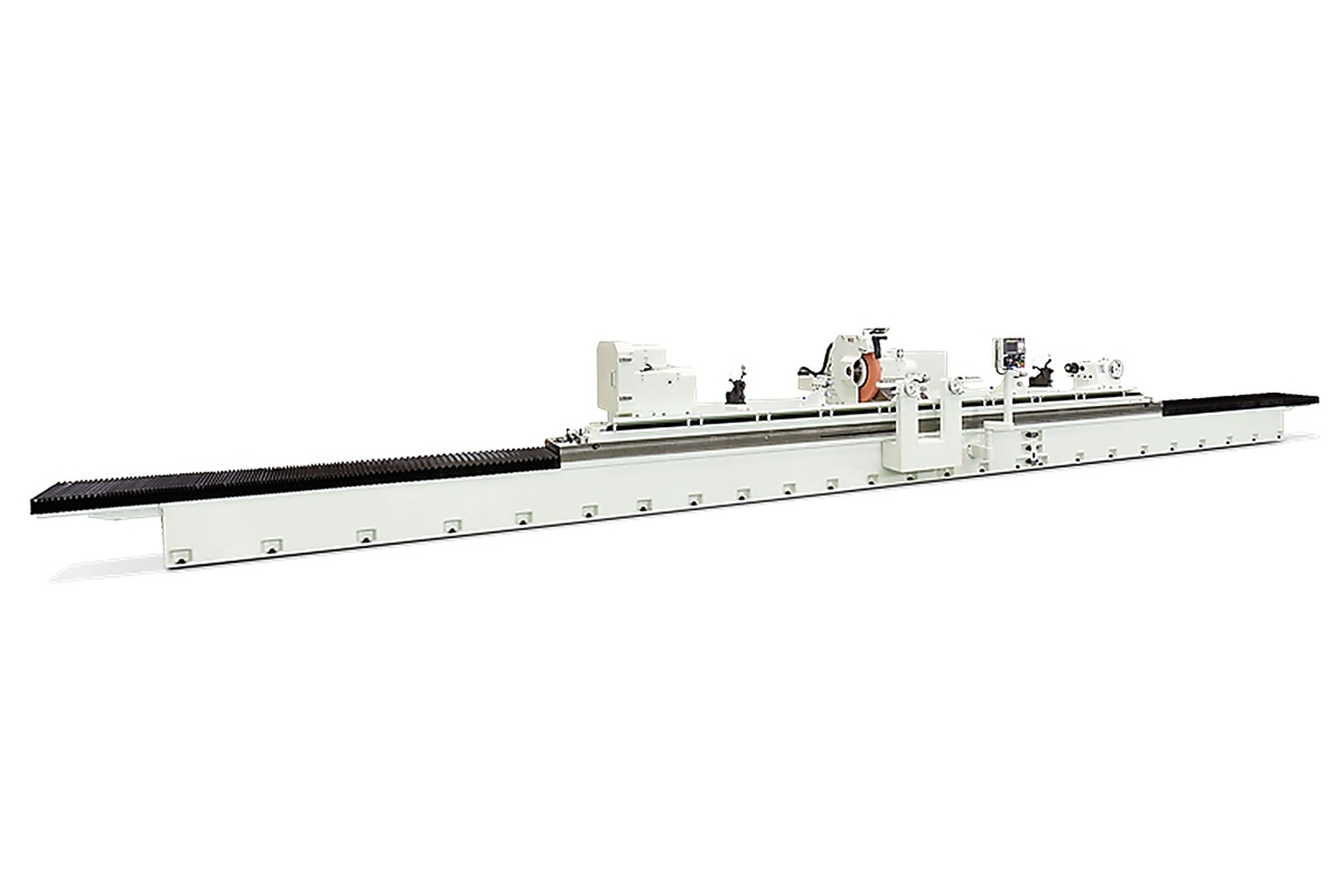

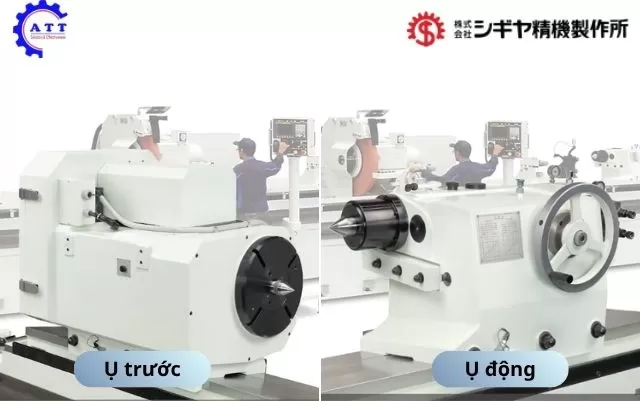

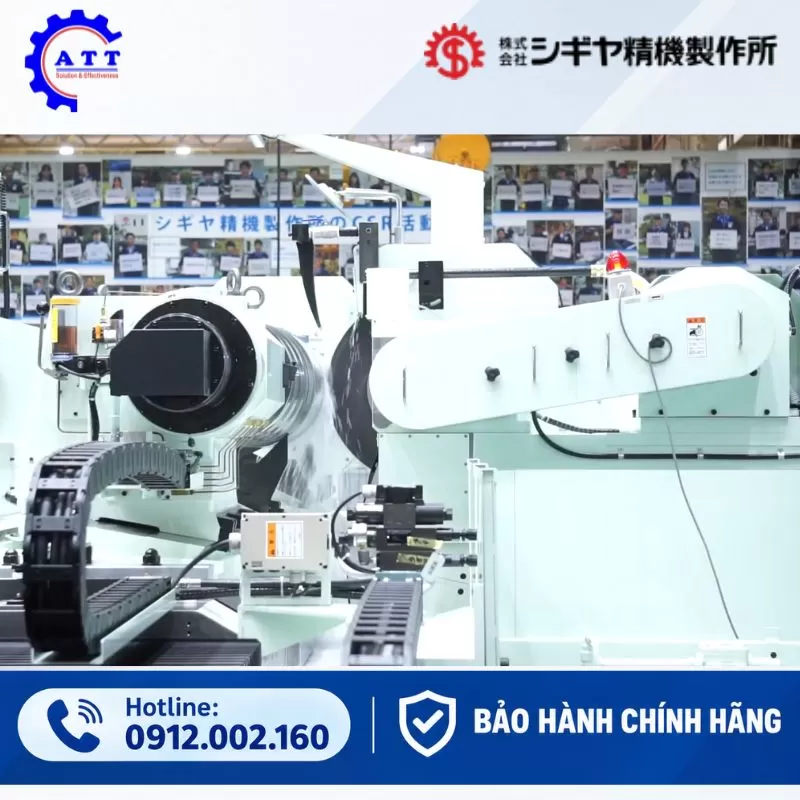

Kết cấu của máy mài tròn ngoài CNC dòng GP-65D, GP-85D và GP-100D
Ụ trước (Workhead)
- Đầu gá chi tiết dạng dead-spindle tiêu chuẩn, không xoay, có khả năng gá phôi nặng đến 3.000 kg giữa hai tâm (MT No.6).
- Động cơ AC servo công suất lớn, độ rung thấp để truyền động quay cho phôi. Việc chuyển động quay mượt mà cùng các biện pháp giảm chấn (chống rung) này giúp nâng cao vượt trội hiệu suất mài.
- Tùy chọn đầu gá dead/live spindle sử dụng ổ lăn độ chính xác cao, tăng độ cứng và độ ổn định khi truyền động quay.

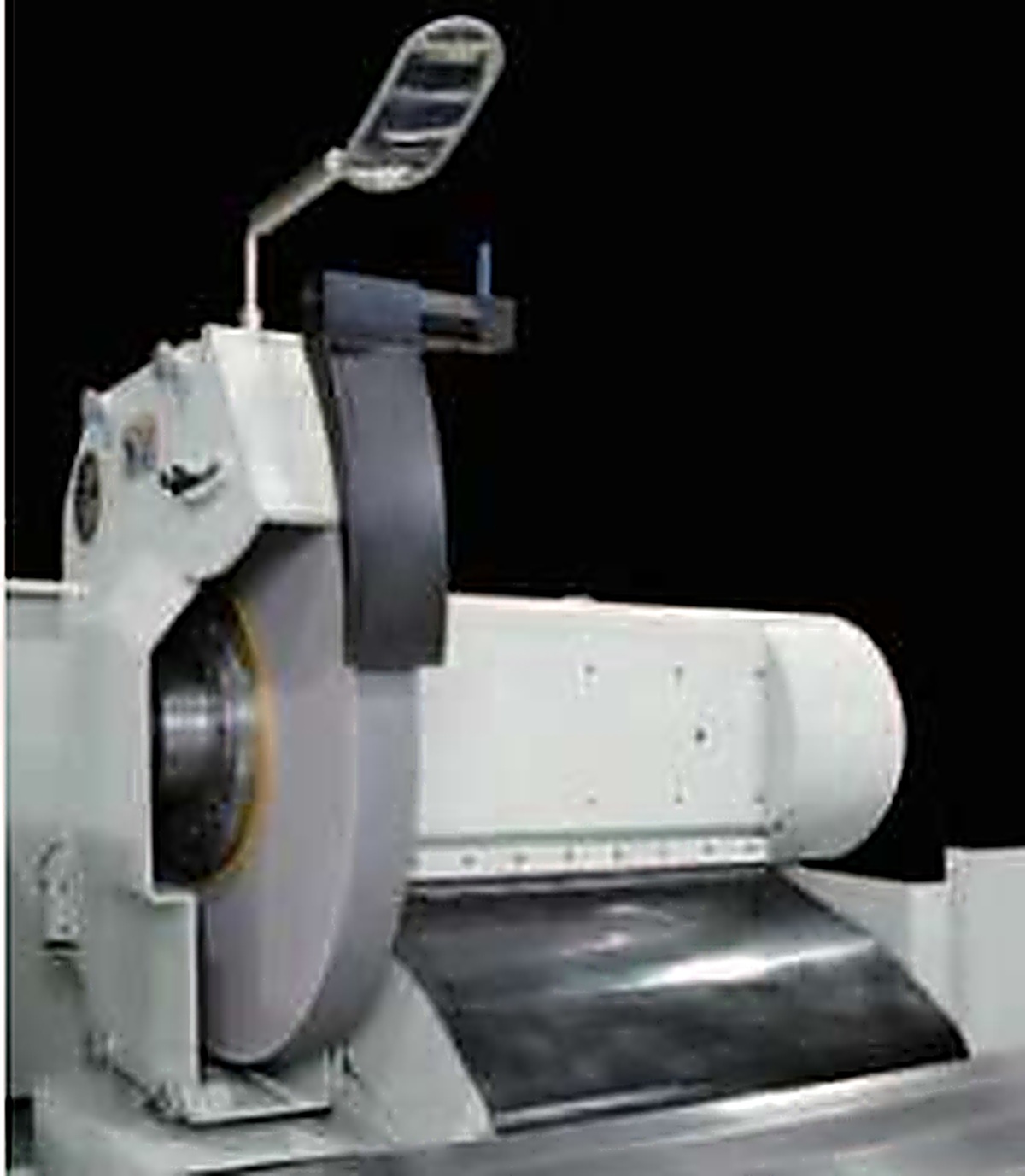

- Trục đá đường kính 125 mm, nhiệt luyện bề mặt, mài chính xác và đánh bóng.
- Sử dụng ổ trượt thủy động kiểu nêm với 5 khe dầu nêm giúp trục đá được giữ chính xác ở vị trí trung tâm.
- Ổ thủy động hướng kính và hướng trục có khả năng chịu tải lớn, độ cứng cao, giảm rung tối đa. Đường kính đá lớn kết hợp với trục đá có độ cứng cao cho phép mài hạng nặng với độ chính xác ổn định

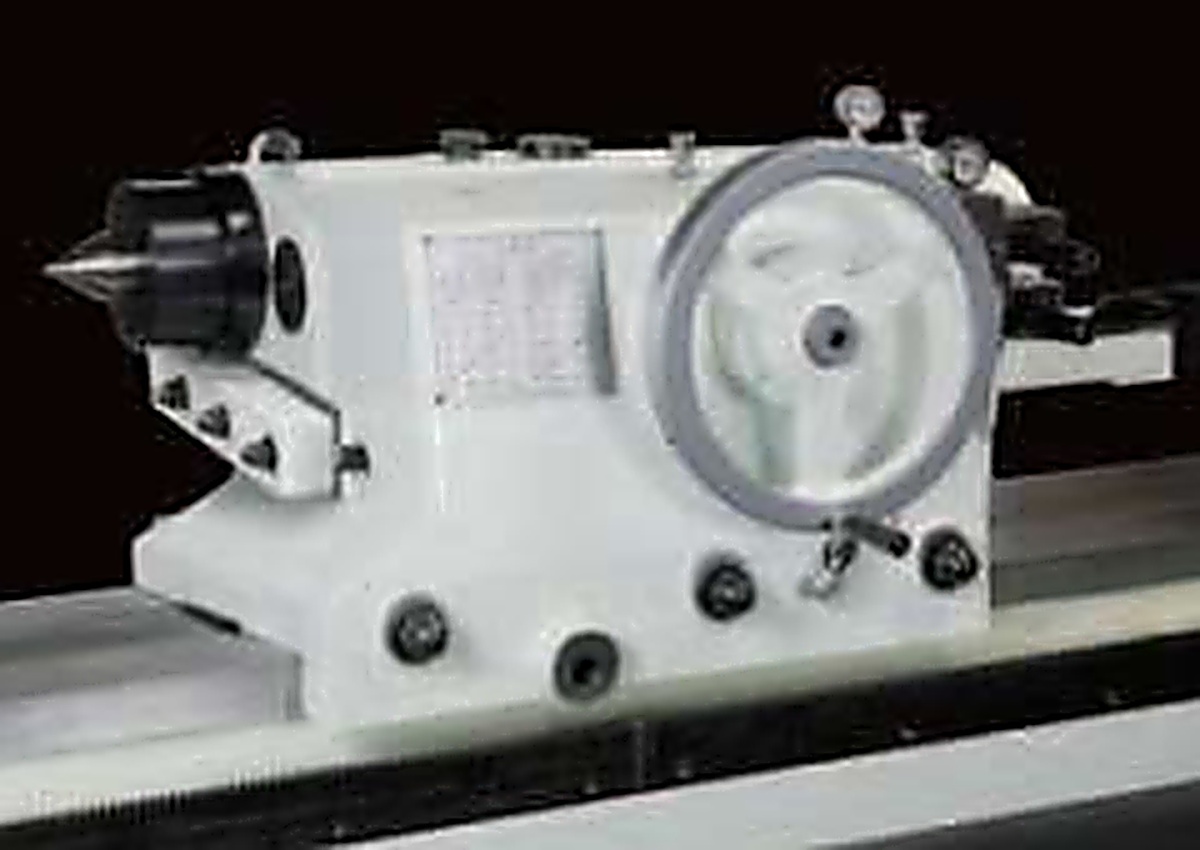

Ụ động
- Sử dụng ổ trượt thủy tĩnh đảm bảo độ cứng và phản hồi cao khi đỡ phôi nặng. Lực ép chống tâm được tạo bởi hệ thống thủy lực và có thể điều chỉnh bằng núm vặn, quan sát bằng đồng hồ áp suất.
- Bình dầu của ụ sau độc lập, không bị ảnh hưởng bởi các hoạt động thủy lực khác của máy.
- Cơ cấu chống tâm + ổ trượt thủy tĩnh đảm bảo độ ổn định và độ chính xác cao khi mài.
Đường trượt thủy tĩnh chịu tải nặng
- Bàn máy và đầu đá đều dùng đường trượt chữ V & mặt phẳng bôi trơn thủy tĩnh, đảm bảo: Khả năng chịu tải lớn, độ cứng vững cao, giảm ma sát đáng kể và giảm rung rất tốt
- Hệ thống thủy tĩnh tạo lớp dầu ép đều, giúp máy hoạt động ổn định ngay cả khi mài tốc độ chậm.
- Vật liệu Turcite được phủ lên đường trượt đầu đá giúp đầu đá di chuyển mượt, chính xác cao (áp dụng cho loại ND2).
- Thiết bị đệm khí (Air Float Device) : Giúp dịch chuyển đầu đá và ụ sau nhẹ nhàng, đặc biệt khi cần định vị nhanh trong mài côn hoặc mài chi tiết dài. Trang bị trên cả đầu đá và ụ sau, hỗ trợ người vận hành thao tác dễ dàng.
Điều khiển CNC linh hoạt – Hệ điều khiển tiên tiến

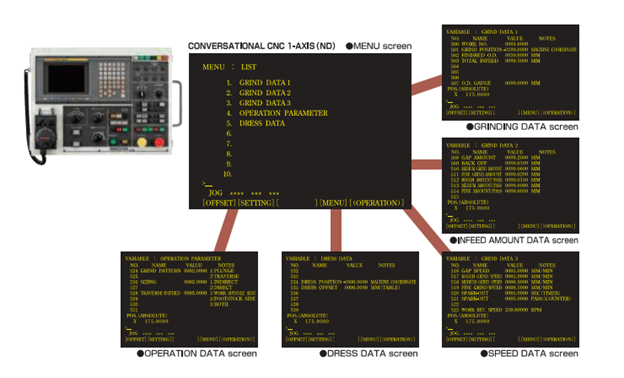

Điều khiển CNC trục X:
- Động cơ AC servo điều khiển tiến dao đầu đá, đảm bảo độ chính xác cực cao, ổn định và hiệu suất mài cao.
- Lưu được 8 bộ dữ liệu mài.
- Bộ mã hóa xung tuyệt đối giúp bỏ qua bước chạy về gốc, tăng tốc độ khởi động.

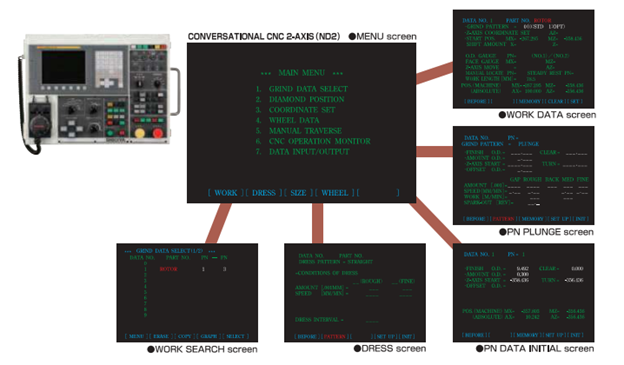

Điều khiển CNC trục X-Z:
- Lập trình hội thoại hoàn toàn tự động, dễ sử dụng.
- Điểm bắt đầu chu trình mài có thể đặt linh hoạt theo từng bước mài → giảm thời gian chạy không.
- Điểm tham chiếu mài được đặt lại tự động khi thay đá, tránh va đập vào phôi.
- Lưu trữ: 20 chương trình × 7 bước mài mỗi chương trình (Tùy chọn: 50 chương trình × 7 bước)

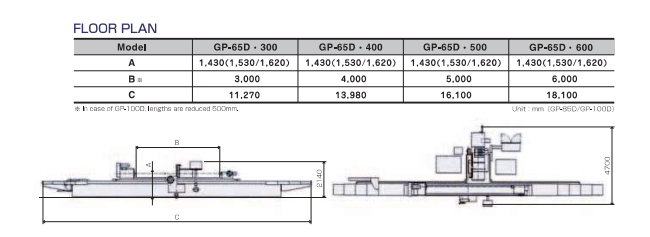

Sơ đồ bố trí mặt bằng lắp đặt máy
Thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GP-65D, GP-85D và GP-100D
Bảng thông số kỹ thuật
| Thông số kỹ thuật | Đơn vị | GP-65D / GP-85D / GP-100D | ||||
| 300 | 400 | 500 | 600 | |||
| Khả năng gia công | Đường kính quay qua băng | mm | Ø 650 / Ø 850 / Ø 1.000 mm | |||
| Khoảng cách chống tâm(GP-65D/GP-85D) | mm | 3000 | 4000 | 5000 | 6000 | |
| Khoảng cách chống tâm(GP-100D) | mm | 2500 | 3500 | 4500 | 5500 | |
| Đường kính mài lớn nhất | mm | Ø 650 / Ø 850 / Ø 1.000 | ||||
| Tải trọng tối đa của phôi | kg | Xấp xỉ 3.000 | ||||
| Đầu đá mài | Góc xoay |
| Không xoay | |||
| Kích thước đá mài tiêu chuẩn (ĐK ngoài* chiều rộng *ĐK lỗ tâm) | mm | Ø 915 × 100 × Ø 304,8 | ||||
| Kích thước đá mài lựa chọn (ĐK ngoài* chiều rộng *ĐK lỗ tâm) |
| Ø 1.065 × 100 × Ø 304,8 | ||||
| Tốc độ đá mài Ø 915 mm) | mm/p | 695 | ||||
| Tốc độ đá mài Ø 1.065 mm) | mm/p | 595 | ||||
| Tổng hành trình (bao gồm hành trình tiến dao nhanh) | mm | 565 (665 / 680) | ||||
| Hành trình tiến dao nhanh (CNC) | mm | 70 | ||||
| Tốc độ tiến dao nhanh | mm/p | 0–10.000 mm/min (4 cấp) | ||||
| Tốc độ tiến dao (jog feed) | mm/p | 0–2520 mm/min (16 cấp) | ||||
| Bước tiến nhỏ nhất | mm | 0,0001 mm | ||||
| Tiến dao thủ công | mm | 0,01-0,1–1,0 mm | ||||
| Tốc độ ăn dao khi mài | mm | 0~150% (10% mỗi loại) | ||||
| Ụ trước | Kiểu |
| Không xoay, tâm cố định | |||
| Tốc độ quay (vô cấp) | vòng/phút | 8–80 / 5–50 / 4–40 vòng/phút | ||||
| Côn lỗ tâm |
| MT No.6 | ||||
| Ụ động | Hành trình trục chính | mm | 60mm | |||
| Côn lỗ tâm | mm | MT No.6 | ||||
| Bàn máy | Góc quay (ngược chiều kim đồng hồ) | ° | 2.5° | 2° | 1.5° | 1.5° |
| Góc quay (theo chiều kim đồng hồ) | ° | 1° | 1° | 0.5° | 0° | |
| Tốc độ tiến dao tự động (ND) | mm/p | 50–2.000 mm/min | ||||
| Tốc độ tiến dao tự động (ND2) | mm/p | 0–5.000 mm/min | ||||
| Tiến dao thủ công (một vòng quay) (ND) | mm/vòng | 8 mm/vòng | ||||
| Tiến dao thủ công (một vòng quay) (ND2) | mm / vòng | 0,01-0,1-1,0 mm/vòng | ||||
| Động cơ | Trục chính đá mài (phiên bản rung thấp) | kw | 15 kW 4P | |||
| Tiến dao đầu đá | kw | 4 kW (AC servo) | ||||
| Trục chính ụ trước (tiêu chuẩn – dead spindle) | kw | 5,5 kW (AC servo) | ||||
| Trục chính ụ trước (lựa chọn- live spindle) | kw | 7,5 kW (AC servo) | ||||
| Hành trình bàn (ND2) | kw | 9 kW (AC servo) | ||||
| Bơm thủy lực | kw | 1,5 kW (4P) | ||||
| Bơm thủy lực trục chính ụ động | kw | 0,2 kW (4P) | ||||
| Bơm bôi trơn trục đá mài | kw | 0,2 kW (4P) | ||||
| Bơm nước làm mát | kw | 0,25 kW (2P) | ||||
| Dung tích bể | Bể dầu bôi trơn trục chính đá mài | L | 36 L (ISO VG5) | |||
| Bể dầu thủy lực (ND) | L | 200 L (ISO VG68) | ||||
| Bể dầu thủy lực (ND2) | L | 110 L (ISO VG68) | ||||
| Bể nước làm mát | L | 500 L (132 gal) | ||||
| Chiều cao tâm so với mặt sàn (xấp xỉ) | mm | Xấp xỉ 1.430 / 1.530 / 1.620 mm | ||||
| Khối lượng máy | GP-65D | kg | 21000 | 23000 | 25000 | 28000 |
| GP-85D | kg | 21500 | 23500 | 25500 | 28500 | |
| GP-100D | kg | 22000 | 24000 | 26000 | 29000 | |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Phụ kiện tiêu chuẩn | Số lượng |
| 1 | Bích đá mài | 1 bộ |
| 2 | Dụng cụ tháo bích đá | 1 cái |
| 3 | Tâm hợp kim carbide | 2 cái |
| 4 | Giá gá dụng cụ sửa đá | 1 bộ |
| 5 | Thanh đẩy tâm ụ trước | 1 cái |
| 6 | Bu lông cân chỉnh | 1 bộ |
| 7 | Đế cân bằng | 1 cái |
| 8 | Dụng cụ nâng đá | 1 bộ |
| 9 | Bộ dụng cụ | 1 bộ |
| 10 | Tấm chắn bắn tóe | 1 bộ |
Phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn |
| 1 | Màu sắc máy (màu tiêu chuẩn: Munsell 5GY9/1) |
| 2 | Bộ đế lắp |
| 3 | Đá mài |
| 4 | Giá cân bằng đá |
| 5 | Trục cân bằng đá |
| 6 | Bích đá dự phòng Ø 915x50~100x Ø 304,8mm) |
| 7 | Bích đá dự phòng Ø 1.065x50~100x Ø 304,8mm) |
| 8 | Dao sửa đá (chuôi Ø 12 mm) |
| 9 | Thiết bị đo góc xoay bàn |
| 10 | Ụ tỳ 2 điểm (GP-65/85/D: Ø 30–250 mm) |
| 11 | Ụ tỳ 3 điểm (GP-65/85/D: Ø 50–250 mm) |
| 12 | Gối đỡ chi tiết (loại manual) (GP-65/85/D: Ø 50–350 mm) |
| 13 | Mâm cặp 3 chấu (cỡ 14 inch, kèm đĩa gá) |
Tùy chọn đặc biệt
| STT | Tùy chọn đặc biệt |
| 1 | Đá mài đặc chủng (Kích thước: Ø1.065 × 100 mm, 15 kW) |
| 2 | Dao sửa đá dạng thẳng |
| 3 | Dao sửa đá dạng góc (thủy lực, hành trình 150 mm) |
| 4 | Bộ mài trong kiểu SA-1003 spindle:
|
| 5 | Ụ trước dạng dead-live spindle áp dụng cho ụ trước loại không xoay |
| 6 | Bộ lọc nước làm mát nam châm (180 L/phút) |
| 7 | Bộ lọc tách giấy + nam châm (180 L/phút) |
| 8 | Đèn chiếu sáng |
