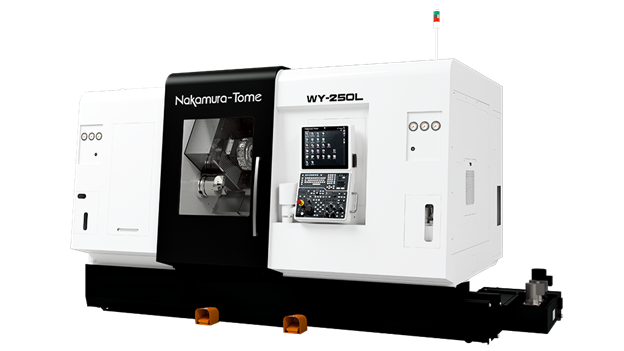

Điểm nổi bật của máy tiện CNC Nakamura Tome WY-250 và WY-250L

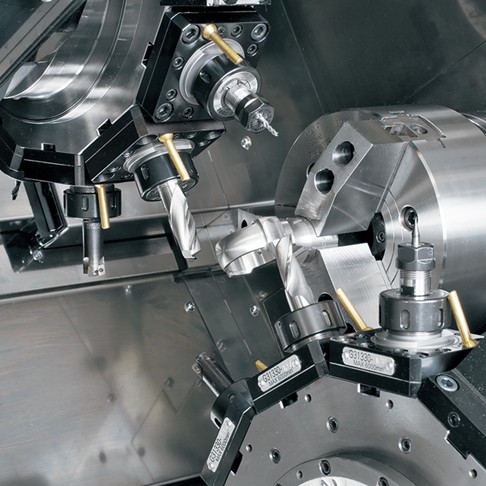

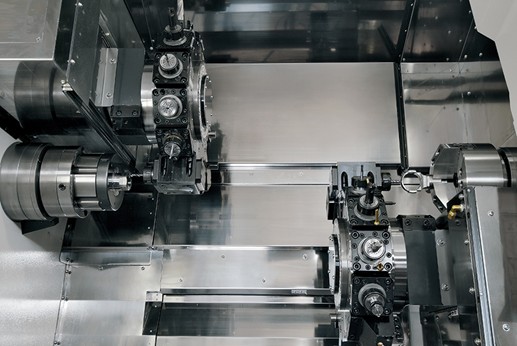

Máy tiện CNC Nakamura Tome WY-250 và WY-250L là dòng máy tiện CNC (máy gia công đa nhiệm) hai trục chính, hai đài dao, được thiết kế cho gia công chính xác và sản xuất hàng loạt với độ ổn định cao. Cả hai đài dao trên và dưới đều được trang bị trục Y tiêu chuẩn, cho phép thực hiện các nguyên công tiện – phay kết hợp, gia công biên dạng phức tạp trong một lần gá. Kết cấu hai trục chính đối diện giúp gia công đồng thời, cân bằng lực cắt và rút ngắn thời gian chu trình.
Phiên bản WY-250L có khoảng cách giữa hai trục chính lớn lên đến 1.200 mm, đặc biệt phù hợp cho các chi tiết trục dài, trong khi máy tiện CNC Nakamura Tome WY-250 tiêu chuẩn đáp ứng tốt các chi tiết kích thước trung bình với độ cứng vững cao.
Máy tiện CNC Nakamura Tome WY-250 và WY-250L hỗ trợ tối đa 48 dao, kết hợp động cơ cắt công suất lớn và tốc độ cao, đảm bảo khả năng gia công ổn định, mạnh mẽ và liên tục trong môi trường sản xuất hàng loạt.
Thông số kỹ thuật máy tiện CNC Nakamura Tome WY-250 và WY-250L
| Thông số kỹ thuật | WY-250 | WY-250L | |
| Khả năng gia công | Đường kính tiện tối đa / Chiều dài tiện tối đa | 215mm / 580mm | 225mm / 910mm |
| Khoảng cách giữa hai trục chính | max. 870mm / min. 255mm | max. 1.200mm / min. 255mm | |
| Đường kính phôi thanh | L: φ65mm R: φ51mm | L: φ65mm (op. φ71mm) R: φ51mm | |
| Kích thước mâm cặp | L: 210mm (8") R: 165mm (6") | L: 210mm (8") R: 165mm (6") | |
| Hành trình trục | Hành trình trục X1 / X2 | 160.5 / 165mm | 160.5 / 165mm |
| Hành trình trục Z1 / Z2 | 580 / 580mm | 910 / 910mm | |
| Hành trình trục Y1 / Y2 | ±50 / -50mm, +20mm | ±50 / -50mm, +20mm | |
| Hành trình trục B2 | 620mm | 945mm | |
| Trục chính (Trái / Phải) | Tốc độ trục chính L / R | 4.500 / 5.000 vòng/phút | 4.500 vòng/phút (op. 4.000 vòng/phút) |
| Động cơ trục chính trái | 18.5/11kW 225/185N·m | 18.5/11kW 225/185N·m (op. 26/22kW) | |
| Động cơ trục chính phải | 15/11kW 120/120N·m | 15/11kW 120/120N·m (op. 18.5/15kW) | |
| Đài dao trên | Số lượng đài dao | 1 | 1 |
| Tốc độ trục dao sống | 6.000 vòng/phút | 6.000 vòng/phút | |
| Công suất động cơ dao sống | 5.5/3.7kW 24N·m | 5.5/3.7kW 24N·m | |
| Kiểu đài dao / Số vị trí chia dao | Đài dao tang trống 12 cạnh / 24 | Đài dao tang trống 12 cạnh / 24 | |
| Hệ thống dẫn động / Số vị trí dao | Quay độc lập / 12 | Quay độc lập / 12 | |
| Đài dao dưới | Số lượng đài dao | 1 | 1 |
| Tốc độ trục dao sống | 6.000 vòng/phút | 6.000 vòng/phút | |
| Công suất động cơ dao sống | 5.5/3.7kW 24N·m | 5.5/3.7kW 24N·m | |
| Kiểu đài dao / Số vị trí chia dao | Đài dao tang trống 12 cạnh / 24 | Đài dao tang trống 12 cạnh / 24 | |
| Hệ thống dẫn động / Số vị trí dao | Quay độc lập / 12 | Quay độc lập / 12 | |
| Thông số chung | Diện tích lắp đặt (D × R × C) | 4.436 × 2.674 × 2.395mm | 4.620 × 2.593 × 2.395mm |
| Trọng lượng máy (không bao gồm điều khiển) | 12.000kg | 13.000kg | |
Bài viết tư vấn kỹ thuật liên quan
- Máy tiện là gì? So sánh máy tiện vạn năng và máy tiện CNC, khi nào nên chuyển sang CNC
- Máy tiện CNC Takamaz – Phân loại các dòng máy và ứng dụng trong sản xuất cơ khí hiện đại
- Máy tiện CNC 1 trục chính, 2 trục chính, 2 đài dao khác nhau thế nào?
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp tiện CNC, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
