VIDEO về máy tiện CNC Nakamura Tome WY-100II và WY150

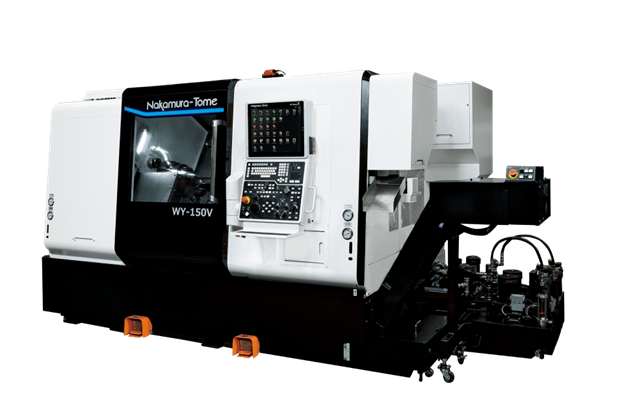

Tính năng nổi bật của máy tiện CNC Nakamura Tome WY-100II và WY-150
Gia công tốc độ cao và đồng bộ trục chính
Hỗ trợ index đài dao tốc độ cao, đồng bộ trục chính tốc độ cao và thực thi nhiều mã M trong cùng một khối lệnh, giúp giảm thời gian chờ giữa các nguyên công. Hỗ trợ tarô cứng tốc độ cao, đồng thời giảm thời gian thoát phôi PC-G, góp phần rút ngắn đáng kể thời gian chu trình.
Chức năng ChronoCut – giảm thời gian nhàn rỗi
ChronoCut là chức năng độc quyền của Nakamura Tome, được thiết kế nhằm giảm thời gian nhàn rỗi trong quá trình gia công. Phần mềm này giúp máy tiện CNC Nakamura Tome WY-100II và WY-150 tối ưu thời gian sản xuất mà không làm ảnh hưởng đến độ chính xác, ngay cả khi không thay đổi điều kiện cắt.
Năng lực gia công được nâng cao
Dòng máy WY-150V là model đầu tiên trong phân khúc có khả năng xử lý phôi thanh đường kính Ø80 mm, với tùy chọn động cơ trục chính công suất lên tới 28 / 15 kW. Cụm phay được trang bị tiêu chuẩn động cơ phay công suất 7,5 / 3,7 kW, với tốc độ quay tối đa lên tới 10.000 vòng/phút, cho phép gia công tốc độ cao chi tiết đường kính lớn trong khi vẫn duy trì độ cứng vững và độ chính xác cao.

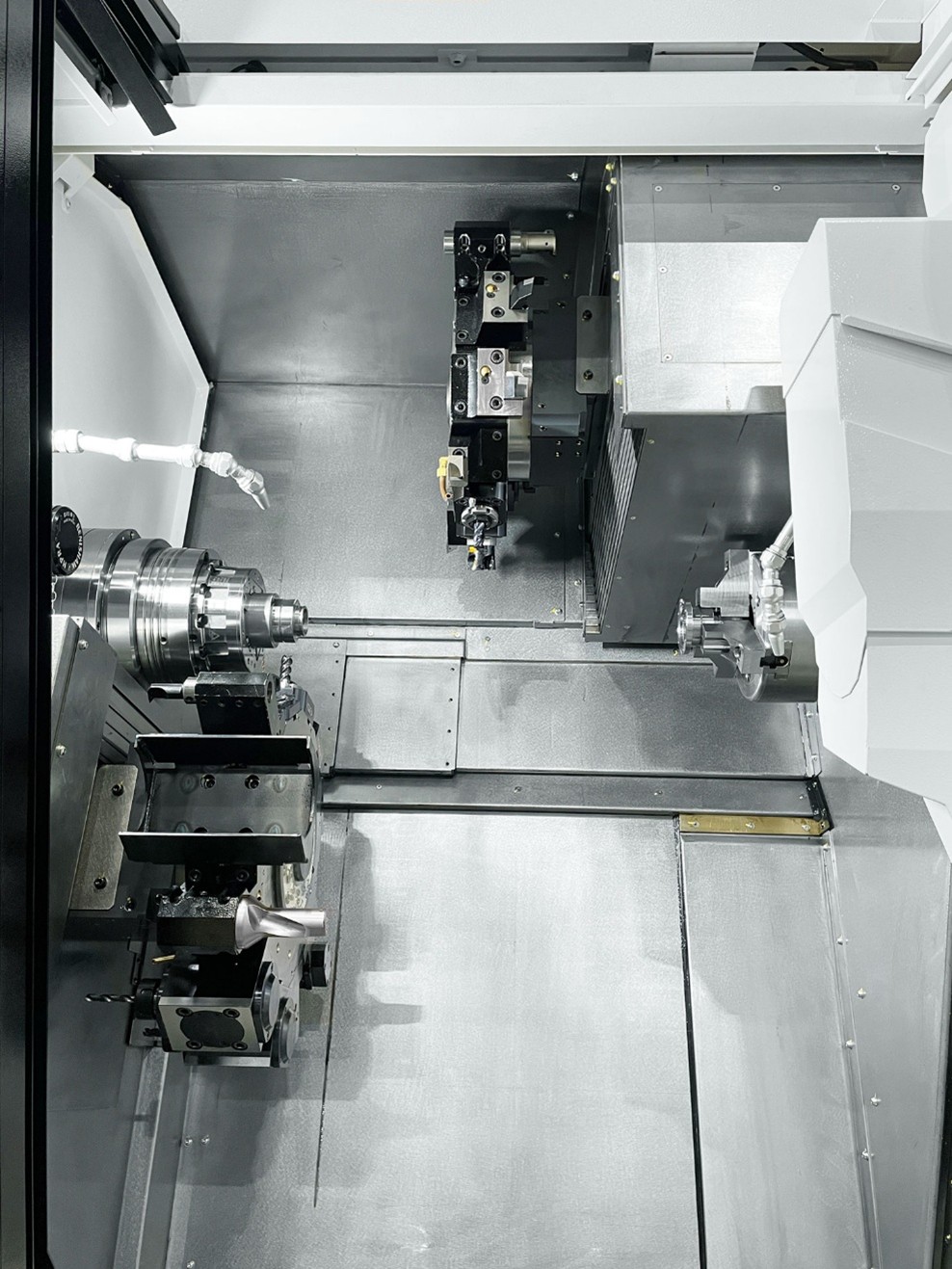

Kết cấu đa nhiệm với hai trục chính đối xứng và bôi trơn mỡ
Máy tiện CNC Nakamura Tome WY-100II và WY-150 được thiết kế dạng đa nhiệm với hai trục chính đối diện và hai đài dao, trong đó trục Y được trang bị tiêu chuẩn trên tất cả các đài dao. Máy có hỗ trợ tối đa 48 vị trí dao, cho phép gia công đồng thời bằng dao trên và dao dưới trên hai trục chính trái/phải, giúp cân bằng lực cắt và rút ngắn thời gian chu trình.
Áp dụng bôi trơn bằng mỡ cho toàn bộ các trục tuyến tính, giúp giảm đáng kể lượng dầu cắt gọt, kéo dài chu kỳ bảo trì, tăng thời gian hoạt động của máy và thân thiện với môi trường.
Thông số kỹ thuật máy tiện CNC Nakamura Tome WY-100II và WY-150
|
Thông số kỹ thuật | WY-100II Ø42 | WY-100II Ø51 (op.) | WY-100II Ø65 (op.) | WY-150 Ø51 | WY-150 Ø65 (op.) | |
| KHẢ NĂNG GIA CÔNG
| Đường kính tiện tối đa (12 vị trí dao) | 175 mm | 200 mm | 200 mm | 225 mm | 225 mm |
| Đường kính tiện tối đa (15 vị trí dao) | 175mm | 190 mm | 190 mm | - | ||
| Chiều dài tiện tối đa | 588 mm | 570 mm | 570 mm | 565mm | ||
| Khoảng cách giữa hai trục chính | Max. 820 / Min. 200 mm | Max. 820 / Min. 200 mm | Max. 820 / Min. 200 mm | Max. 850 / Min. 200 mm | ||
| Khả năng gia công phôi thanh | Ø42 mm | Ø51 mm | Ø65 mm | Ø51 mm | Ø65 mm (L-spindle) | |
| Kích thước mâm cặp | 165 mm (6") | 165 mm (6") | 165 mm (6") | 165 mm (6") | ||
| HÀNH TRÌNH TRỤC | Hành trình X1 / X2 (12 vị trí dao) | 150 / 135 mm | 150 / 141 mm | 150 / 141 mm | 160,5 mm | |
| Hành trình X1 / X2 (15 vị trí dao) | 130 / 130 mm | - | ||||
| Hành trình Z1 / Z2 (12 vị trí dao) | 588 / 578 mm | 565 mm | ||||
| Hành trình Z1 / Z2 (15 vị trí dao) | 570 / 560 mm | - | ||||
| Hành trình Y1 / Y2 (12 vị trí dao) | ±42 / ±32,5 mm | ±45 / ±35 mm | ||||
| Hành trình Y1 / Y2 (15 vị trí dao) | ±31 / ±31 mm | - | ||||
| Hành trình B2 | 620 mm | 650mm | ||||
| TRỤC CHÍNH |
|
| ||||
| Tốc độ trục chính (tối đa) | 6.000 vòng/phút | 5.000 vòng/phút | 4.500 vòng/phút | 5.000 vòng/phút | 4.500 vòng/phút | |
| Công suất động cơ trục chính | 11 / 7,5 kW | 11 / 7,5 kW (15 / 11 kW op.) | 15 / 11 kW | 11 / 7,5 kW | ||
| ĐÀI DAO | Số lượng đài dao (trên / dưới) | 1/1 | 1/1 | 1/1 | ||
| Tốc độ dao truyền động | 6.000 vòng/phút (8.000 op.) | 6.000 vòng/phút | ||||
| Động cơ dao truyền động | 7,1 / 2,2 kW (op.5.5/2.2KW cho 8000 v/p) | 5,5 / 3,7 kW | ||||
| Loại đài dao / Số vị trí chia dao (12 vị trí dao) | Đài dao trống 12 cạnh / 24 | Đài dao trống 12 cạnh / 24 | ||||
| Loại đài dao / Số vị trí chia dao (15 vị trí dao) | 15 đài dao/ 15 op | - | ||||
| Hệ truyền động / Số vị trí dao (12 vị trí dao) | Quay độc lập / 12 | Quay độc lập / 12 | Quay độc lập / 12 | |||
| Hệ truyền động / Số vị trí dao (15 vị trí dao) | Quay độc lập /(15 op.) | - | ||||
| THÔNG SỐ CHUNG | Không gian lắp đặt (D × R × C) | 3.428 × 1.985 × 2.000 mm | 3.814 × 2.218 × 2.010 mm | |||
| Khối lượng máy (bao gồm điều khiển) | 8.500 kg | 9.500 kg | ||||
Bài viết tư vấn kỹ thuật liên quan
- Những thông số máy tiện CNC quan trọng cần biết trước khi đầu tư
- Bảo dưỡng máy tiện CNC theo ngày – tuần – tháng: checklist cho xưởng cơ khí
- Máy tiện CNC 1 trục chính, 2 trục chính, 2 đài dao khác nhau thế nào?
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp mài tiện CNC, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
