Video giới thiệu máy tiện CNC Nakamura Tome SC-100X2

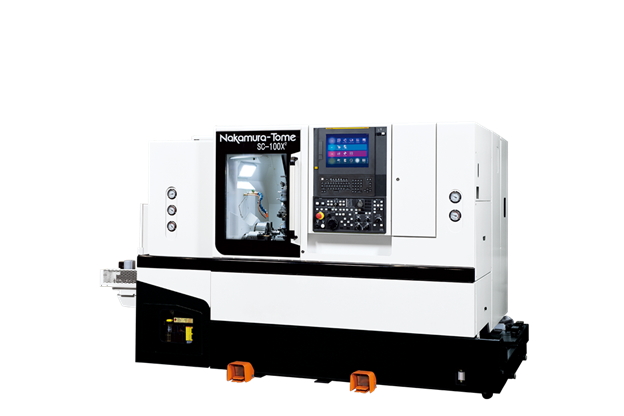

Điểm nổi bật của máy tiện CNC Nakamura Tome SC-100X2
Máy tiện CNC Nakamura Tome SC-100X2 là dòng máy tiện CNC đa nhiệm, sử dụng một đài dao duy nhất nhưng cho phép thực hiện hiệu quả các nguyên công tiện – phay kết hợp với tốc độ và năng suất cao. SC-100X2 được thiết kế để tối ưu tốc độ gia công (Born to be Fast), tốc độ gia công tăng tới 41% so với model SC-100 trước đó nhờ áp dụng công nghệ superimposed cycle giúp đồng thời điều khiển gia công trên trục chính trái và trục chính phải thông qua điều khiển chồng lấp (overlapping control).
Máy được trang bị tiêu chuẩn khả năng gia công phức hợp tiện – phay – trục Y, trong đó:
- Trục Y là trang bị tiêu chuẩn với hành trình ±40 mm (tổng 80 mm), giúp thực hiện hiệu quả các nguyên công phức hợp tiện – phay.
- Trục X và trục Z được trang bị đầy đủ trên trục chính phụ (R-spindle), mở rộng phạm vi cắt và thao tác, cho phép gia công đồng thời trên cả hai trục chính.
- Động cơ trục chính trái công suất 11 / 7,5 kW, động cơ trục chính phải công suất 7,5 / 5,5 kW, cùng động cơ phay công suất 7,1 / 2,2 kW, đáp ứng tốt các nguyên công tiện chính, tiện phụ và phay nhẹ với độ ổn định cao.
- Máy được tích hợp động cơ phay tốc độ cao lên đến 6.000 vòng/phút, hỗ trợ các ứng dụng gia công tinh và phay nhẹ trong một lần gá duy nhất.
Ngoài ra, máy tiện CNC SC-100X2 có bộ gắp phôi bố trí trên đài dao dưới, hỗ trợ tự động hóa trong việc thoát phôi và tăng hiệu quả sản xuất khi làm việc với phôi thanh
Thông số kỹ thuật máy tiện CNC Nakamura Tome SC-100X2
| Thông số kỹ thuật | Model SC-100X2 (φ51mm) |
| Đường kính tiện tối đa | 195 mm |
| Chiều dài tiện tối đa | 400 mm |
| Khoảng cách giữa hai trục | Max. 600 mm/ min. 200mm |
| Khả năng gia công phôi thanh (trái/phải) | Ø51 mm / Ø42 mm |
| Kích thước mâm cặp (trái/phải) | 6″ / 5″ (6″) |
| Tốc độ trục chính (trái/phải) | 6,000 min⁻¹ / 6,000 min⁻¹ |
| Công suất động cơ trục chính (trái/phải) | 11 / 7.5 kW – 7.5 / 5.5 kW |
| Hành trình trục X (trục chính phải) | 150 mm |
| Hành trình trục Z (trục chính phải) | 400 mm |
| Kích thước xưởng sàn (Dài × Rộng × Cao) | 3,072 × 1,974 × 1,799 mm |
Bài viết tư vấn kỹ thuật liên quan
- Giới thiệu về Nakamura-Tome Precision Industry Co., Ltd - nhà sản xuất máy công cụ hàng đầu Nhật Bản
- Máy tiện là gì? So sánh máy tiện vạn năng và máy tiện CNC, khi nào nên chuyển sang CNC
- Những thông số máy tiện CNC quan trọng cần biết trước khi đầu tư
- Giá máy tiện CNC hiện nay là bao nhiêu? Phân tích theo cấu hình và nhu cầu sản xuất
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp tiện CNC, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
Thông số kỹ thuật máy tiện CNC Nakamura Tome SC-100X2
|
Thông số kỹ thuật |
Model SC-100X2 φ51mm |
|
Đường kính tiện tối đa |
195 mm |
|
Chiều dài tiện tối đa |
400 mm |
|
Khoảng cách giữa hai trục |
Max. 600 mm/ min. 200mm |
|
Khả năng gia công phôi thanh (trái/phải) |
Ø51 mm / Ø42 mm |
|
Kích thước mâm cặp (trái/phải) |
6″ / 5″ (6″) |
|
Tốc độ trục chính (trái/phải) |
6,000 min⁻¹ / 6,000 min⁻¹ |
|
Công suất động cơ trục chính (trái/phải) |
11 / 7.5 kW – 7.5 / 5.5 kW |
|
Hành trình trục X (trục chính phải) |
150 mm |
|
Hành trình trục Z (trục chính phải) |
400 mm |
|
Kích thước xưởng sàn (Dài × Rộng × Cao) |
3,072 × 1,974 × 1,799 mm |
