Video hoạt động của máy tiện CNC Nakamura Tome NTY3-250

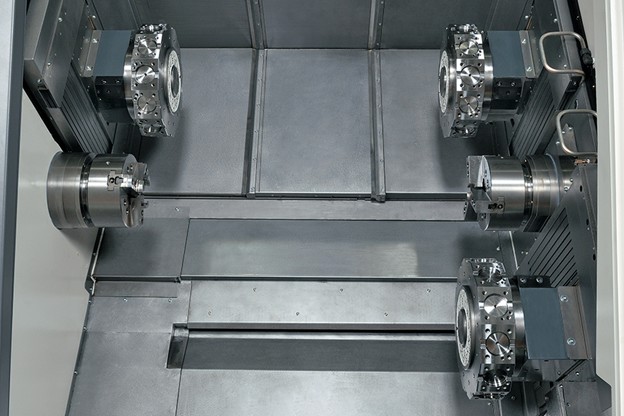

Tính năng nổi bật của máy tiện CNC Nakamura Tome NTY3-250

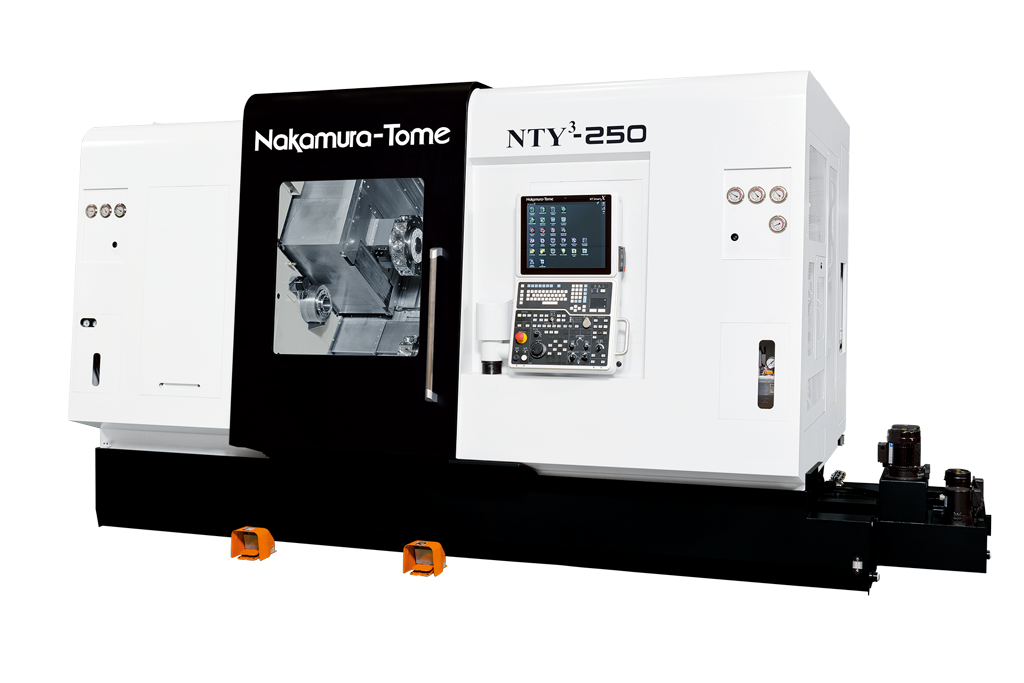

Máy tiện CNC Nakamura Tome NTY3-250 là dòng máy tiện CNC đa nhiệm được trang bị hai trục chính bố trí đối diện và ba đài dao tích hợp trục Y tiêu chuẩn, cho phép gia công đồng thời bằng dao trên và dao dưới, giúp cân bằng nguyên công, rút ngắn thời gian chu kỳ và nâng cao hiệu suất gia công tổng thể.
- Máy cho phép lắp đặt tối đa 72 vị trí dao
- Sử dụng dao truyền động công suất 5,5/3,7 kW
- Tốc độ tối đa 6.000 vòng/phút
- Động cơ trục chính 18,5/11 kW (tùy chọn nâng cấp).
Khả năng gia công đồng thời bằng dao trên và dao dưới trên hai trục chính trái/phải giúp cân bằng nguyên công, rút ngắn thời gian chu kỳ và nâng cao hiệu suất gia công tổng thể.
Thông số kỹ thuật máy tiện CNC Nakamura Tome NTY3-250
| Thông số kỹ thuật | φ51 mm (chỉ trục phải) | φ65 mm (tùy chọn – trục phải) | φ71 mm (tùy chọn) | φ80 mm (tùy chọn) |
| Đường kính tiện tối đa | 225 mm | 191 mm | ||
| Chiều dài tiện tối đa | Đài dao trên: 310,5 mm / Đài dao dưới: 905,5 mm | |||
| Khoảng cách giữa hai trục chính | Tối đa 1.200 mm / Tối thiểu 255 mm | |||
| Khả năng gia công phôi thanh – trục trái (L) | – | 65 mm | 71 mm (tùy chọn) | 80 mm (tùy chọn) |
| Khả năng gia công phôi thanh – trục phải (R) | 51 mm | 65 mm (tùy chọn) | 71 mm (tùy chọn) | – |
| Đường kính mâm cặp – trục trái (L) | – | 8” | ||
| Đường kính mâm cặp – trục phải (R) | 6” | – | ||
| Tốc độ trục chính – trục trái (L) | – | 5.000 vòng/phút / 4.000 vòng/phút (tùy chọn mô-men xoắn cao) | 3.500 vòng/phút | |
| Tốc độ trục chính – trục phải (R) | 5.000 vòng/phút | 5.000 vòng/phút / 4.000 vòng/phút (tùy chọn mô-men xoắn cao) | – | |
| Công suất động cơ trục chính – trục trái (L) | – | 18,5 / 11 kW, 26 / 22 kW (tùy chọn) | ||
| Công suất động cơ trục chính – trục phải (R) | 18,5 / 11 kW | – | ||
| Kích thước lắp đặt máy (C × R × S) | Cao: 2.395 mm / Rộng: 4.900 mm / Sâu: 2.580 mm | |||
Bài viết tư vấn kỹ thuật liên quan
- Giới thiệu về Nakamura-Tome Precision Industry Co., Ltd - nhà sản xuất máy công cụ hàng đầu Nhật Bản
- Bảo dưỡng máy tiện CNC theo ngày – tuần – tháng: checklist cho xưởng cơ khí
- Máy tiện CNC 1 trục chính, 2 trục chính, 2 đài dao khác nhau thế nào?
- Những thông số máy tiện CNC quan trọng cần biết trước khi đầu tư
- Giá máy tiện CNC hiện nay là bao nhiêu? Phân tích theo cấu hình và nhu cầu sản xuất
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp tiện CNC, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
