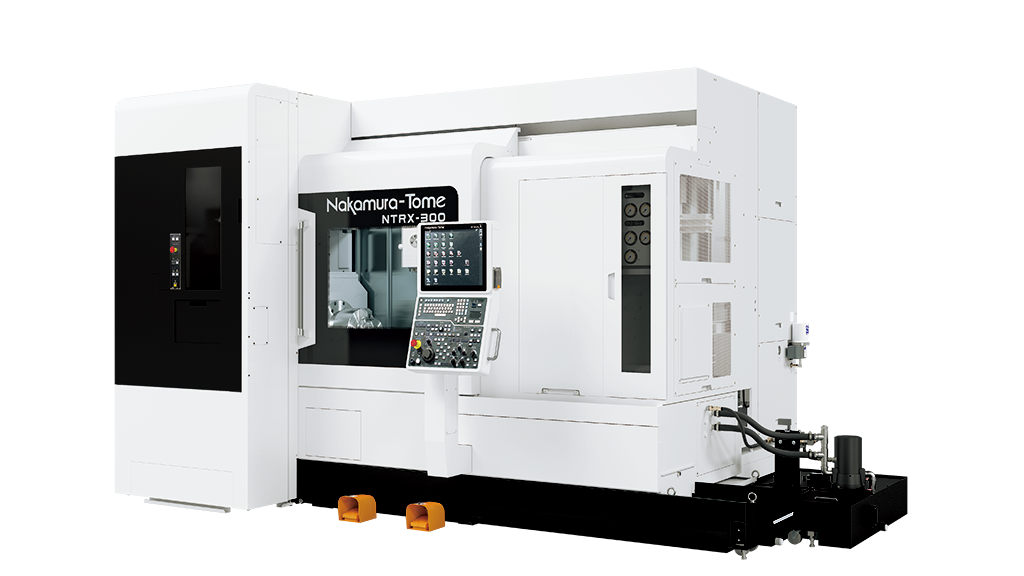

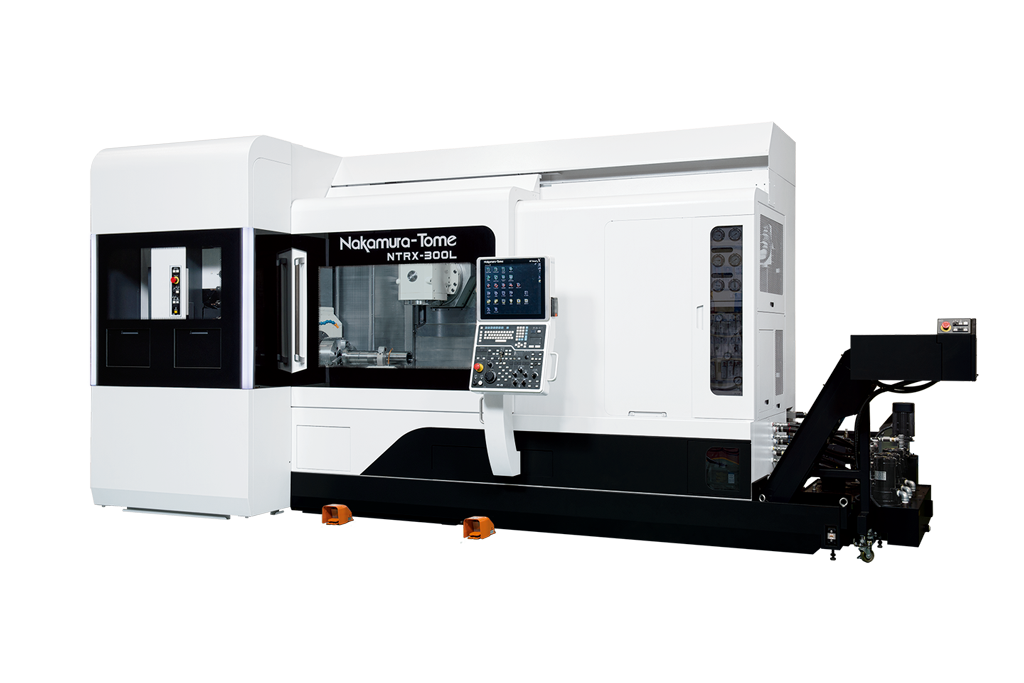

Tính năng nổi bật của máy tiện CNC Nakamura Tome NTRX-300 và NTRX-300L
Máy tiện CNC Nakamura-Tome NTRX-300 và NTRX-300L là dòng máy gia công phay tiện đa nhiệm cao cấp của Nakamura-Tome Precision Industry Co., Ltd. (Nhật Bản) - đại diện cho đỉnh cao công nghệ chế tạo máy công cụ. Dòng máy này kết hợp hoàn hảo giữa năng lực cắt gọt tiện nặng của máy tiện CNC công nghiệp và độ linh hoạt chính xác.
Tích hợp hệ thống thay dao tự động ATC độ cứng cao

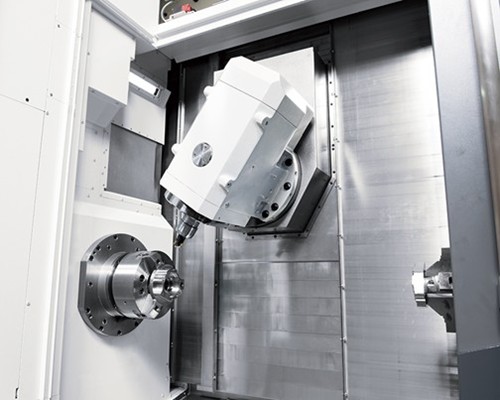

Hệ thống thay dao tự động (ATC - Automatic Tool Changer) trên dòng máy tiện CNC Nakamura-Tome NTRX-300 và NTRX-300L không đơn thuần là một cơ cấu chuyển đổi dụng cụ cắt, mà là nền tảng cốt lõi giúp máy hoàn thiện chi tiết trong một lần gá kẹp với độ chính xác chuẩn micron và độ cứng vững vượt trội. Chi tiết:
- Khoảng cách giữa hai trục chính: 1.350 mm (model NTRX-300) và 1,850mm (model NTRX-300L)
- Hành trình vuông góc 250 mm trên mặt phẳng X-Y
- Góc xoay trục B: 225° (từ -120° đến +105°) (model NTRX-300) và 240° (±120°)(model NTRX-300L)
- Số lượng dao của băng tải dao ATC: 40 dao (tùy chọn: 60, 80, 120 dao)
- Các trượt, với kết cấu cột đứng, được lắp đặt trên bệ máy ngang có độ cứng cao với thiết kế trọng tâm thấp

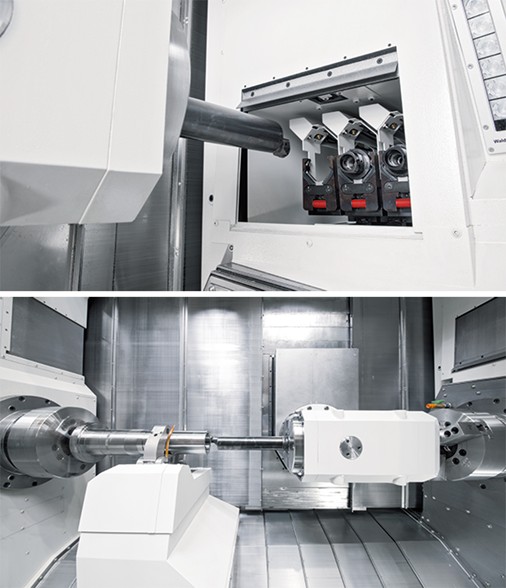

Bộ thay dao ATC cho dao dài có thể trang bị tùy chọn:
- Hỗ trợ tối đa ba dao dài (Đường kính × chiều dài tối đa: Φ65mm × 450mm)
- Luynet điều khiển NC cũng có thể trang bị tùy chọn.
Thân thiện với người vận hành

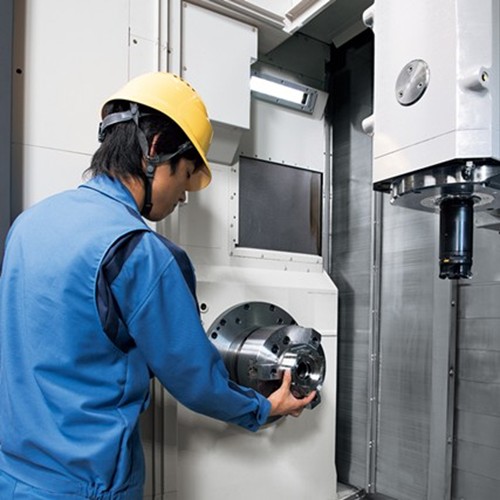

Máy tiện CNC Nakamura-Tome NTRX-300 và NTRX-300L được thiết kế với cửa lớn giúp quan sát dễ dàng hơn khu vực gia công. Khoảng cách ngắn từ mặt trước máy đến tâm trục chính, thuận tiện cho việc thiết lập và thao tác
Thông số kỹ thuật máy tiện CNC Nakamura Tome NTRX-300 và NTRX-300L
| Thông số kỹ thuật | NTRX-300 | NTRX-300L | |||||||||
| Khả năng làm việc | Đường kính tiện lớn nhất / Chiều dài tiện lớn nhất | 640mm / 1100mm | 640mm / 1600mm | ||||||||
| Khoảng cách giữa 2 trục chính | max 1.350mm / min. 250mm | max. 1.850mm / min. 300mm | |||||||||
| Đường kính phôi thanh | Ø65mm | Ø71mm (tùy chọn) | Ø80mm (tùy chọn) | Ø90mm (tùy chọn) | Ø65mm | Ø71mm (tùy chọn) | Ø80mm (tùy chọn) | Ø90mm (tùy chọn) | |||
| Kích thước mâm cặp | 210mm, 254mm | 210mm, 254mm | |||||||||
| Hành trình trục | Hành trình trượt X1 / Z1 / B2 | 700 / 1.125 / 1.100mm | 700 / 1.625 / 1.550mm, 1.015mm | ||||||||
| Hành trình trượt trục Y | 250mm (±125mm) | 250mm (±125mm) | |||||||||
| Trục chính trái & phải | Đường kính lỗ trục chính | Ø65 | Ø71 (tùy chọn) | Ø80 (tùy chọn) | L=90 (tùy chọn) | Ø65 | Ø71 (tùy chọn) | Ø80 (tùy chọn) | L=90 (tùy chọn) | ||
| Tốc độ trục chính | 4.500v/ph | 3.500v/ph | 3.500v/ph | 2.500v/ph | 2.500v/ph | 4.500v/ph | 3.500v/ph | 3.500v/ph | 2.500v/ph | 2.500v/ph | |
| Mũi trục chính | A2-6 | A2-8 (tùy chọn) | A2-6 | A2-8 (tùy chọn) | |||||||
| Đường kính ổ trục chính ID | 120mm | 130mm | 130mm | 150mm | 150mm | 120mm | 130mm | 130mm | 150mm | 150mm | |
| Động cơ trục chính (trái) | 15 / 11 kW | 22 / 18.5 kW (tùy chọn) | 15 / 11 kW | 22 / 18.5 kW (tùy chọn) | |||||||
| Động cơ trục chính (phải) | 22 / 18.5 kW (tùy chọn) | - | 22 / 18.5 kW (tùy chọn) | - | |||||||
| Ụ động (tùy chọn) | Phương thức dẫn động | NC servo | NC servo | ||||||||
| Hành trình định vị ụ chống tâm / tốc độ chạy nhanh | 1.100mm/phút, 8.000mm/phút | 1.550mm/phút, 8.000mm/phút | |||||||||
| Kích thước côn trục chính ụ động | MT-5 | MT-5 | |||||||||
| Đường kính vít me bi / bước vít me bi | 36mm / 10mm | 36mm / 10mm | |||||||||
| Lực đẩy ụ động | 2.5 – 6.5kN | 2.5 – 6.5kN | |||||||||
| Trục dao phay | Tốc độ trục dao / công suất động cơ trục dao | 8.000v/ph (tiêu chuẩn), 12.000v/ph (tùy chọn), 18.5 / 11kW | 8.000v/ph (tiêu chuẩn), 12.000v/ph (tùy chọn), 18.5 / 11kW | ||||||||
| Dải quay định vị trục B | 225° (−120°~+105°) | 240° (−120°~+120°) | |||||||||
| Loại cán dao (Tool shank type) | HSK-A63 (tùy chọn CAPTO C6) | HSK-A63 (tùy chọn CAPTO C6) | |||||||||
| Bộ thay dao tự động ATC |
|
| |||||||||
| Số lượng dao ATC | 40 dao (tùy chọn 60, 80, 120) | 40 dao (tùy chọn 60, 80, 120) | |||||||||
| Đường kính dao tối đa / số dao liền kề | 90mm/130mm | 90mm/130mm | |||||||||
| Chiều dài dao tối đa / trọng lượng dao tối đa | 300mm/12kg | 300mm/12kg | |||||||||
| Dao dài (tùy chọn) | - | 3 | |||||||||
| Số lượng dao | - | Ø65mm/450mm/12kg | |||||||||
| Thông số chung | Kích thước lắp đặt máy (Dài × Rộng × Cao) | 4.460 × 2.670 × 2.615mm (đã gồm thùng chứa phoi) | 5.440 × 2.670 × 2.615mm (đã gồm thùng chứa phoi) | ||||||||
| 4.917 × 2.670 × 2.615mm(đã gồm băng tải phoi & thùng chứa phoi) | 4.744× 2.670 × 2.615mm(đã gồm băng tải phoi & thùng chứa phoi) | ||||||||||
| Khối lượng máy (bao gồm tủ điều khiển) | ~17.000kg (với ATC 40 dao) | ~19.000kg (với ATC 40 dao) | |||||||||
