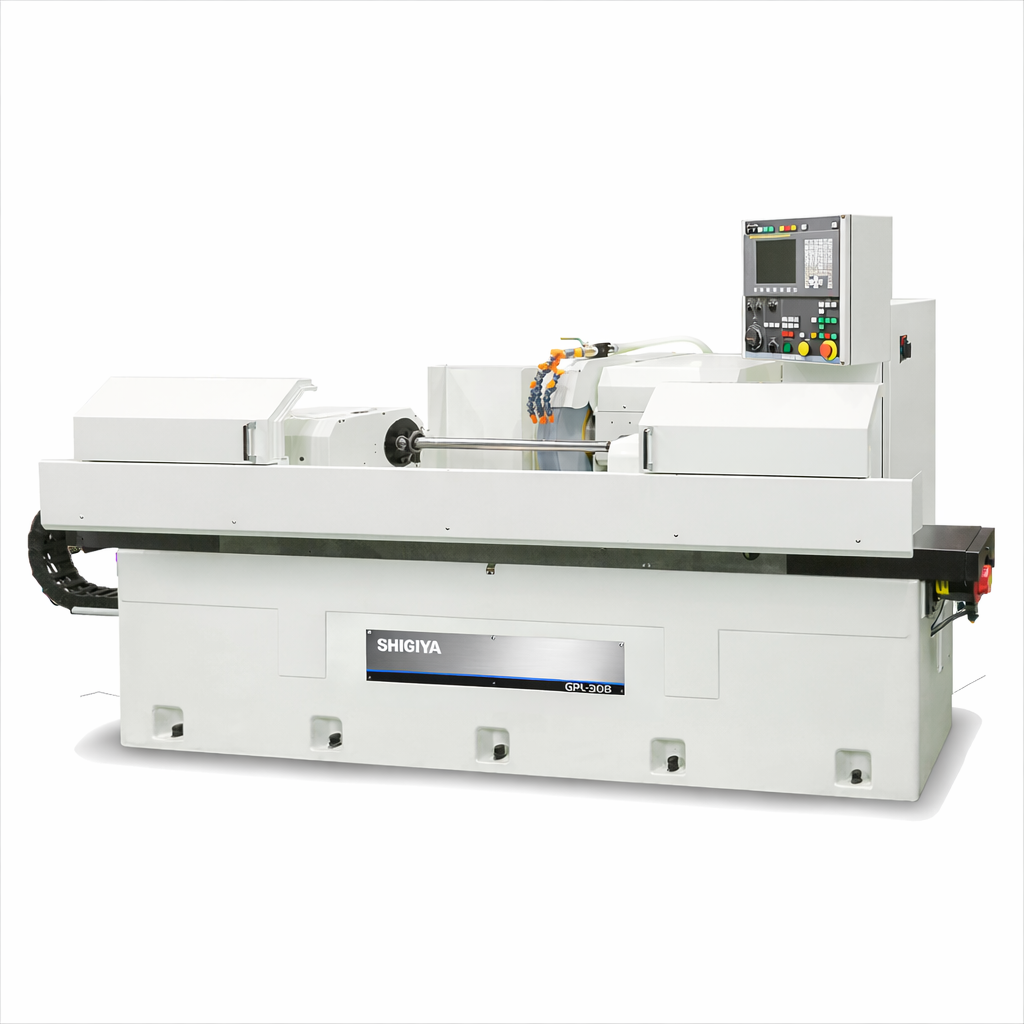

Điểm nổi bật của máy mài tròn ngoài CNC Shigiya GPL-30B và GPL-40B
Máy mài tròn ngoài CNC Shigiya GPL-30B và GPL-40B thuộc dòng máy mài tròn CNC có kết cấu bàn tịnh tiến, được thiết kế để thực hiện các nguyên công mài tròn ngoài. Đây là dòng máy mài điều khiển đồng thời hai trục: trục X của đầu đá mài và trục Z của bàn máy.
Một đặc điểm đáng chú ý của GPL-30B và GPL-40B là khả năng lựa chọn cấu hình điều khiển theo nhu cầu ứng dụng.
- Loại I: tương thích với điều khiển trục bổ sung.
- Loại II: tương thích với điều khiển các trục X, Z và C.
Việc lựa chọn loại điều khiển cần căn cứ vào yêu cầu gia công và cấu hình cụ thể của máy.
Hai model máy mài tròn ngoài CNC Shigiya GPL-30B và GPL-40B có cùng tải trọng phôi giữa hai mũi tâm là 150 kg, nhưng khác nhau về đường kính quay qua bàn và các lựa chọn khoảng cách chống tâm. GPL-30B và GPL-40B có đường kính quay qua bàn lần lượt là Ø300 mm và Ø410 mm. Đường kính mài lớn nhất tương ứng lần lượt là là Ø300 mm và Ø410 mm.
Ngoài ra, dòng GPL sử dụng đá mài kích thước Ø405 × 50 × Ø152,4mm với tốc độ vòng đá được công bố là 33 m/s và có sáu lựa chọn khoảng cách chống tâm.
- Máy mài tròn CNC GPL-30B: 250, 500, 750, 1.000, 1.500 và 2.000 mm.
- Máy mài tròn CNC GPL-40B: 220, 470, 720, 970, 1.470 và 1.970 mm.
Nhờ có nhiều biến thể và tùy chọn, dòng GPL-30B và GPL-40B là lựa chọn đáng cân nhắc đối với doanh nghiệp cần máy mài tròn ngoài CNC có khả năng cấu hình theo đặc điểm chi tiết và quy trình sản xuất.
Kết cấu cơ khí và nguyên lý làm việc:
- Đầu đá mài và bàn máy: Kết cấu chính gồm đầu đá mài dạng thẳng, không xoay và bàn máy tịnh tiến. Đầu đá mài chuyển động theo trục X, trong khi bàn máy chuyển động theo trục Z.
- Các trục điều khiển: Hai trục X và Z được điều khiển đồng thời. Ngoài ra, tùy loại điều khiển, máy có thể hỗ trợ điều khiển trục bổ sung hoặc giới hạn ở các trục X, Z và C.
Khi lựa chọn model máy mài tròn ngoài CNC GPL-30B với GPL-40B theo chi tiết gia công cần đánh giá đồng thời đường kính quay qua bàn, đường kính mài lớn nhất, chiều dài chống tâm và khối lượng phôi..
Bản vẽ kích thước máy mài tròn ngoài CNC Shigiya GPL-30B và GPL-40B
Nắp che nửa thân máy
Vỏ máy đầy đủ
Thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GPL-30B và GPL-40B
| Thông số kỹ thuật | Đơn vị | Model GPL-30(40)B |
| Đường kính quay qua bàn | mm | Ø 300 (Ø 410) |
| Khoảng cách chống tâm | mm | 250 (220) |
| Đường kính mài lớn nhất | mm | Ø 300 (Ø 410) |
| Tải trọng phôi giữa hai mũi tâm | kg | 150 |
| Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) | mm | Ø 405 × 50 × Ø 152.4 |
| Tốc độ vòng đá mài | m/s | 33 |
Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GPL-30B và GPL-40B
GPL-30B và GPL-40B khác nhau như thế nào?
→ Máy mài tròn ngoài Shigiya GPL-30B có đường kính quay qua bàn Ø300 mm, trong khi GPL-40B là Ø410 mm. Hai model cũng có các lựa chọn khoảng cách chống tâm khác nhau.
Máy GPL-30B và GPL-40B điều khiển những trục nào?
→ Dòng máy máy mài CNC 2 trục Shigiya GPL điều khiển đồng thời trục X của đầu đá mài và trục Z của bàn máy. Tùy cấu hình, loại I hỗ trợ điều khiển trục bổ sung, còn loại II điều khiển các trục X, Z và C.
Đường kính mài lớn nhất của dòng GPL là bao nhiêu?
→ Đường kính mài lớn nhất của máy mài tròn bàn tịnh tiến Shigiya là Ø300 mm với GPL-30B và Ø410 mm với GPL-40B.
Tải trọng phôi giữa hai mũi tâm là bao nhiêu?
→ Tải trọng phôi giữa hai mũi tâm được công bố là 150 kg cho dòng GPL-30B và GPL-40B.
