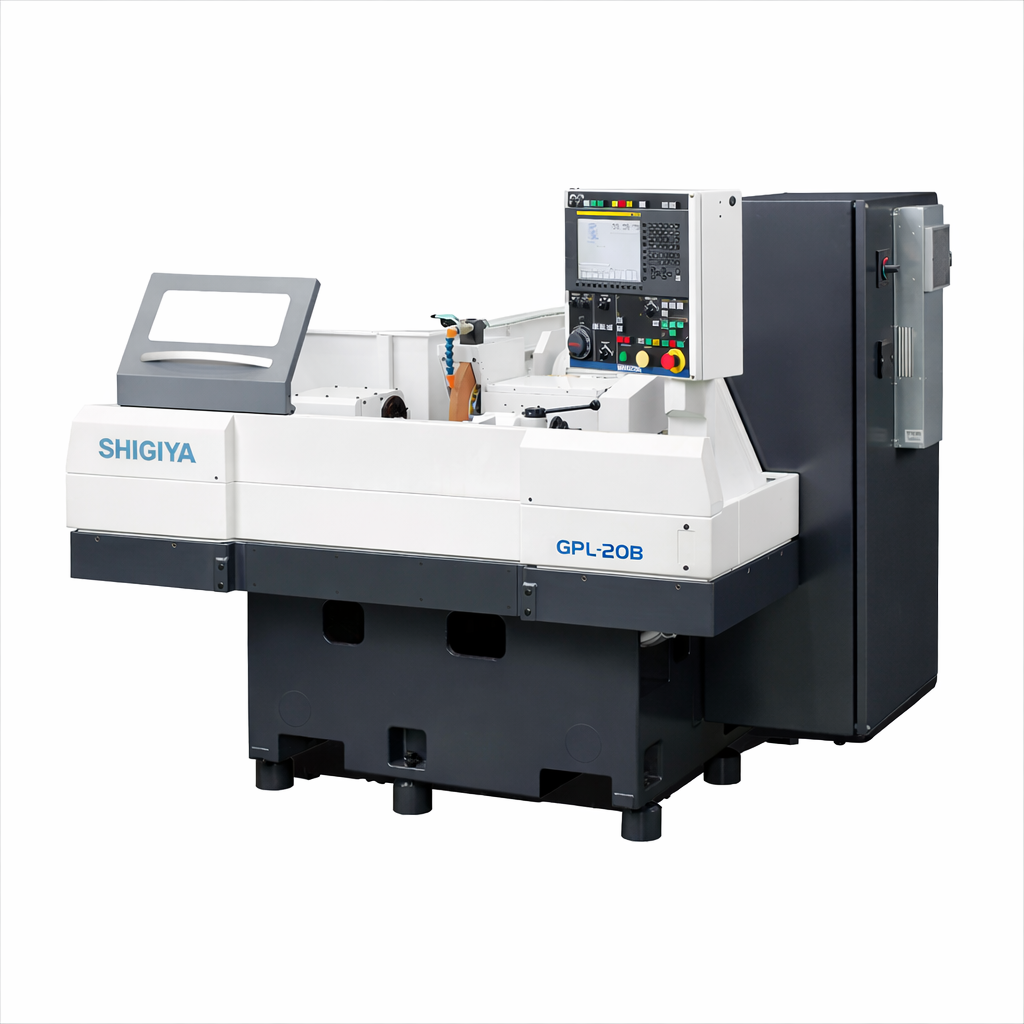

Điểm nổi bật của máy mài tròn ngoài CNC Shigiya GPL-20
Dòng máy mài tròn ngoài CNC Shigiya GPL-20 là giải pháp gia công mài tinh chính xác cao thuộc Shigiya Machinery Works Ltd. (Nhật Bản). Máy được thiết kế để giải quyết nhu cầu gia công mài tròn ngoài đối với các chi tiết dạng trục nhỏ và vừa trong ngành công nghiệp chế tạo phụ tùng ô tô, xe máy, van thủy lực và thiết bị chính xác.
Máy mài tròn CNC Shigiya GPL-20 được thiết kế theo cơ cấu bàn tịnh tiến sử dụng cấu hình điều khiển CNC đồng thời hai trục X-Z. Trong quá trình gia công, bàn máy mang phôi di chuyển theo trục Z, phối hợp với chuyển động của đầu đá mài theo trục X. Cách bố trí này cho phép phối hợp linh hoạt chuyển động giữa đầu đá mài và bàn máy trong quá trình mài theo chương trình gia công.
Máy sử dụng đá mài có kích thước ngoài × chiều rộng × đường kính trong là Ø355 × 32 × Ø127mm, với tốc độ vòng đá mài 33 m/s. Đường kính quay qua bàn Ø200 mm, đường kính mài lớn nhất Ø100 mm và hai lựa chọn khoảng cách chống tâm 250mm hoặc 500mm, GPL-20 hướng đến các nhu cầu mài tròn ngoài chi tiết có kích thước phù hợp với giới hạn làm việc của máy.
Trục chính mài được chế tạo từ thép hợp kim gia công đặc biệt kết hợp cùng hệ thống bôi trơn áp lực thủy tĩnh độc quyền, giúp trục quay êm ái ở tốc độ cao mà không làm phát sinh nhiệt, giữ độ ổn định kích thước phôi.
Đặc biệt, GPL-20 là dòng máy có nhiều tùy chọn và biến thể để phù hợp với nhu cầu người dùng.
Bảng thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GPL-20
| Thông số kỹ thuật | Đơn vị | Model GPL-20B |
| Đường kính quay qua bàn | mm | Ø 200 |
| Khoảng cách chống tâm | mm | 250 / 500 |
| Đường kính mài lớn nhất | mm | Ø 100 |
| Tải trọng phôi giữa hai mũi tâm | kg | 20 |
| Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) | mm | Ø 355 × 32 × Ø 127 |
| Tốc độ vòng đá mài | m/s | 33 |
Máy mài tròn ngoài CNC GPL-20 được sử dụng khi nào?
Máy mài tròn ngoài Nhật Bản GPL-20 được sử dụng để gia công bề mặt trụ ngoài của chi tiết dạng tròn xoay. Với giới hạn đường kính mài và khoảng cách chống tâm của model này, máy có thể thực hiện gia công cho các nhóm chi tiết có kích thước phù hợp:
- Chi tiết dạng trục và chốt: mài bề mặt trụ ngoài tại các vị trí yêu cầu kích thước và chất lượng bề mặt theo bản vẽ.
- Chi tiết cơ khí chính xác: gia công hoàn thiện bề mặt trụ ngoài sau các công đoạn tiện hoặc gia công trước đó.
- Đồ gá và chi tiết phục vụ sản xuất: mài các chi tiết tròn xoay có kích thước phù hợp với giới hạn máy.
- Xưởng gia công theo lô: xem xét sử dụng chương trình CNC để chuẩn hóa trình tự gia công khi có nhiều chi tiết cùng loại.
Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GPL-20
Khác biệt lớn nhất giữa dòng GPL-20 và dòng GPC-30B/40B là gì?
→ Dòng máy mài CNC chính xác GPL-20 sử dụng kết cấu bàn máy di chuyển tịnh tiến dành cho mài đa năng chi tiết vừa và nhỏ. Trong khi đó, dòng GPC sử dụng kết cấu đầu đá mài di chuyển giúp thu gọn chiều rộng máy để ghép nối vào dây chuyền sản xuất tự động có Robot.
Máy mài tròn ngoài CNC Shigiya GPL-20 mài được chi tiết có đường kính tối đa bao nhiêu?
→ Đường kính mài lớn nhất của GPL-20 là Ø100 mm. Khi đánh giá khả năng gia công, cần phân biệt thông số này với đường kính quay qua bàn Ø200 mm (Đường kính quay qua bàn thể hiện giới hạn hình học liên quan đến không gian làm việc, trong khi đường kính mài lớn nhất là thông số riêng cho khả năng mài được công bố của model).
GPL-20 có những lựa chọn khoảng cách chống tâm nào?
→ Máy mài CNC chính xác Shigiya GPL-20 có hai lựa chọn khoảng cách chống tâm là 250 mm và 500 mm.
Tải trọng phôi giữa hai mũi tâm của máy là bao nhiêu?
→ Tải trọng phôi giữa hai mũi tâm của máy là 20 kg. Đối với chi tiết có khối lượng lớn hoặc hình dạng đặc biệt thì cần kiểm tra thêm điều kiện gá đặt và yêu cầu gia công.
Giá máy mài tròn ngoài CNC Shigiya GPL-20 là bao nhiêu?
→ Giá bán máy mài tròn CNC Shigiya GPL-20 sẽ phụ thuộc vào cấu hình máy, các tùy chọn, điều kiện giao hàng, lắp đặt và dịch vụ kỹ thuật đi kèm. Liên hệ Á Châu để nhận báo giá chi tiết.
Bài viết tư vấn kỹ thuật liên quan
- Giới thiệu về Shigiya Machinery Works Ltd. – 110 năm công nghệ mài chuẩn Nhật
- Tư vấn chọn máy mài tròn Shigiya chuẩn Nhật cho doanh nghiệp cơ khí Việt Nam
- Máy mài tròn là gì? Phân loại mài tròn ngoài, mài tròn trong và mài vô tâm
Liên hệ tư vấn và báo giá máy mài tròn ngoài CNC Shigiya GPL-20
Công ty Cổ phần Thương mại và Công nghệ Á Châu hỗ trợ doanh nghiệp tìm hiểu giải pháp máy công cụ theo nhu cầu gia công thực tế. Để được tư vấn máy mài tròn ngoài CNC model GPL-20 của Shigiya, vui lòng liên hệ theo thông tin dưới đây:
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP.HCM: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ Á Châu để được tư vấn thông số, xác nhận cấu hình và nhận báo giá máy mài tròn ngoài CNC Shigiya GPL-20.
Thông số kỹ thuật máy mài tròn ngoài CNC dòng GPL-20
|
Thông số kỹ thuật |
Đơn vị |
Model GPL-20B |
|
Đường kính quay qua bàn |
mm |
Ø 200 |
|
Khoảng cách chống tâm |
mm |
250 / 500 |
|
Đường kính mài lớn nhất |
mm |
Ø 100 |
|
Tải trọng phôi giữa hai mũi tâm |
kg |
20 |
|
Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) |
mm |
Ø 355 × 32 × Ø 127 |
|
Tốc độ vòng đá mài |
m/s |
33 |
