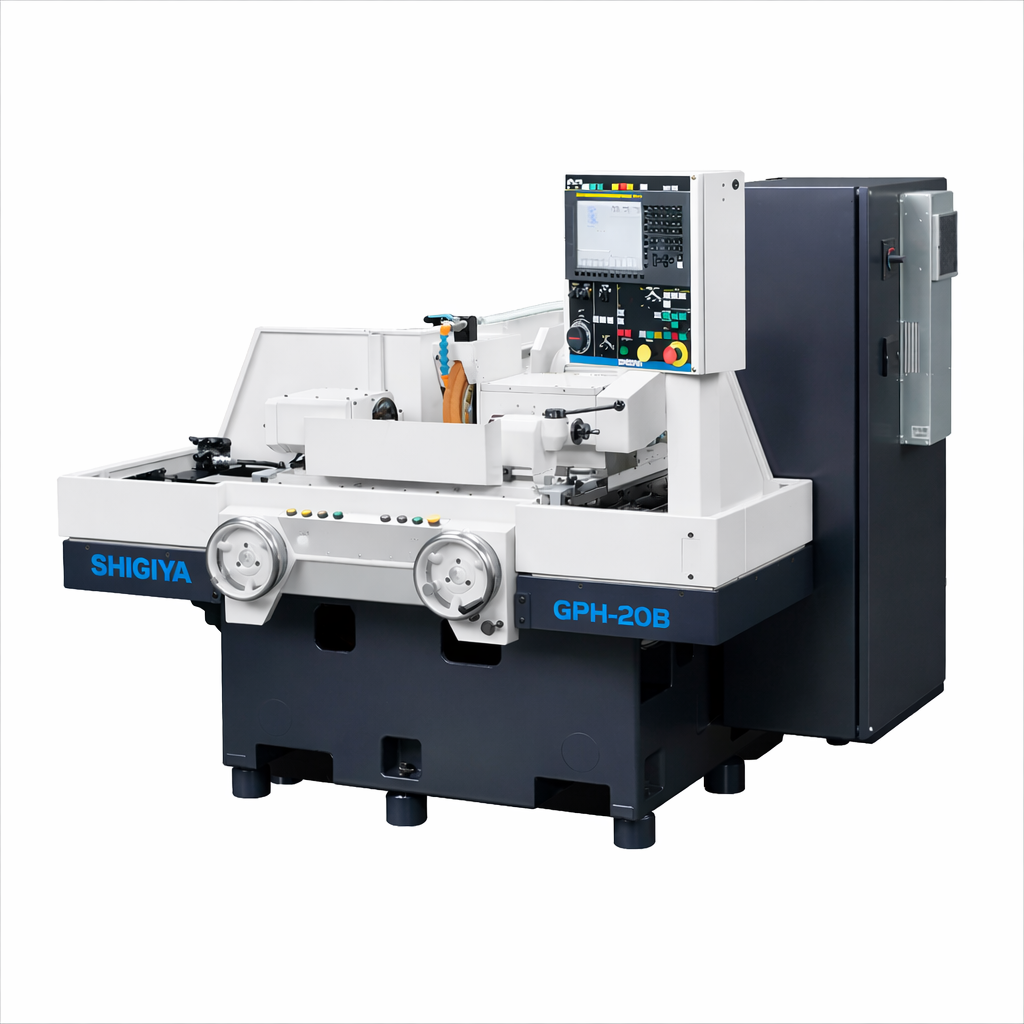

Điểm nổi bật của máy mài tròn ngoài CNC Shigiya GPH-20
Dòng máy mài tròn ngoài CNC Shigiya GPH-20 là dòng máy mài tròn ngoài có hệ điều khiển CNC kết hợp tay quay thao tác bằng tay thế hệ mới của Shigiya Machinery Works Ltd. (Nhật Bản). Dòng máy này được tối ưu hóa cho cả hai nhu cầu: gia công chi tiết đơn chiếc/mẫu thử nghiệm và gia công sản xuất theo loạt lớn.
Kết hợp tay quay và điều khiển CNC
Điểm đặc trưng của GPH-20 là kết hợp tay quay thao tác bằng tay với hệ điều khiển CNC. Người vận hành có thể sử dụng tay quay để điều khiển chuyển động cấp tiến đầu đá mài theo trục X và chuyển động bàn máy theo trục Z. Thiết kế này hướng đến việc giúp thao tác trên máy gần với cách sử dụng máy mài đa dụng, đồng thời vẫn có thể khai thác chức năng tự động của hệ NC. Với xưởng gia công có nhiều loại chi tiết và sản lượng thay đổi, sự kết hợp này có thể mang lại tính linh hoạt trong cách tổ chức công việc.
Cữ chặn điện tử hỗ trợ định vị bàn máy
Máy có thể được trang bị cữ chặn điện tử để định vị bàn máy. Tính năng này hỗ trợ người vận hành xác định vị trí bàn trong quá trình gia công chi tiết đơn chiếc. Khi kết hợp với các chức năng tự động của hệ NC, thiết kế này cũng hướng đến việc nâng cao hiệu quả khi gia công theo lô.
Điều khiển đồng thời hai trục X và Z
GPH-20 là máy mài tròn ngoài CNC kiểu bàn tịnh tiến, điều khiển đồng thời trục X và Z. Trong đó, trục X liên quan đến chuyển động của đầu đá mài, còn trục Z điều khiển chuyển động bàn máy. Sự phối hợp hai trục tạo cơ sở để thực hiện chuyển động mài theo chương trình.
Kích thước làm việc phù hợp với nhóm chi tiết nhỏ
GPH-20 có đường kính mài lớn nhất Ø100 mm, đường kính quay qua bàn Ø200 mm và khoảng cách chống tâm 250/500 mm. Máy có thể được xem xét cho các chi tiết tròn xoay có kích thước nằm trong giới hạn làm việc phù hợp.
Bảng thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GPH-20
| Thông số kỹ thuật | Đơn vị | Model GPH-20B |
| Đường kính quay qua bàn | mm | Ø 200 |
| Khoảng cách chống tâm | mm | 250 / 500 |
| Đường kính mài lớn nhất | mm | Ø 100 |
| Tải trọng phôi giữa hai mũi tâm | kg | 20 |
| Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) | mm | Ø 355 × 32 × Ø 127 |
| Tốc độ vòng đá mài | m/s | 33 |
Ứng dụng của máy mài tròn ngoài CNC Shigiya GPH-20
Máy mài tròn ngoài được sử dụng để hoàn thiện bề mặt trụ ngoài của các chi tiết dạng tròn xoay. Với cấu hình điều khiển CNC kết hợp tay quay, GPH-20 được ứng dụng rộng rãi trong các lĩnh vực chế tạo cơ khí chính xác:
- Chế tạo phụ tùng ô tô – xe máy: Mài các loại trục cam nhỏ, cốt mô-tơ đề, chốt piston, trục van điều khiển tự động.
- Sản xuất thiết bị thủy lực & Bơm: Mài ty xi-lanh thủy lực cỡ nhỏ, trục van xoay, cốt bơm bánh răng.
- Chế tạo linh kiện máy móc & Khuôn mẫu: Mài chốt dẫn hướng, pin định vị, bạc lót và các cốt mô-tơ điện công nghiệp.
Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GPH-20
GPH-20 có gì khác biệt so với máy mài tròn CNC thông thường?
→ Điểm nổi bật của máy mài tròn CNC GPH-20 so với máy mài tròn thông thường là tay quay thao tác bằng tay trên trục X và Z, kết hợp cữ chặn điện tử định vị bàn máy và các chức năng tự động NC. Thiết kế này hướng đến việc hỗ trợ cả gia công đơn chiếc và sản xuất theo lô.
Khác biệt chính giữa dòng GPH-20 và dòng GPL-20 là gì?
→ Cả hai dòng GPH-20 và GPL-20 đều là dòng máy mài CNC 2 trục X-Z kết cấu bàn tịnh tiến. Dòng GPH hướng tới tính đa năng và dễ sử dụng cho các đơn hàng linh hoạt phôi lẻ lẫn loạt vừa, trong khi dòng GPL tối ưu sâu hơn cho gia công mài hàng loạt định hình.
Khoảng cách chống tâm của GPH-20 là bao nhiêu?
→ Máy có hai lựa chọn khoảng cách chống tâm: 250 mm và 500 mm. Doanh nghiệp nên chọn theo kích thước chi tiết và phương án gá phôi thực tế.
GPH-20 có thể sử dụng cho sản xuất theo lô không?
→ GPH-20 có thể kết hợp các chức năng tự động của hệ NC để phục vụ sản xuất theo lô. Hiệu quả thực tế phụ thuộc vào loại chi tiết, chương trình gia công, thời gian thiết lập và phương thức vận hành.
Bài viết tư vấn kỹ thuật liên quan
- Máy mài tròn là gì? Phân loại máy mài tròn ngoài, mài tròn trong, mài vô tâm và mài tròn vạn năng
- Cách chọn máy mài tròn theo đường kính, chiều dài chi tiết và độ chính xác gia công
- Những lỗi thường gặp khi mài tròn: cháy bề mặt, rung, sai số kích thước và cách khắc phục
Liên hệ tư vấn và báo giá máy mài tròn ngoài CNC Shigiya GPH-20
Công ty Cổ phần Thương mại và Công nghệ Á Châu hỗ trợ doanh nghiệp tìm hiểu giải pháp máy công cụ theo nhu cầu gia công thực tế.
- Hotline/Zalo: 0912 002 160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP.HCM: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ Á Châu để được tư vấn thông số, xác nhận cấu hình và nhận báo giá máy mài tròn ngoài CNC Shigiya GPH-20.
Thông số kỹ thuật máy mài tròn ngoài CNC dòng GPH–20
|
Thông số kỹ thuật |
Đơn vị |
Model GPH-20B |
|
Đường kính quay qua bàn |
mm |
Ø 200 |
|
Khoảng cách chống tâm |
mm |
250 / 500 |
|
Đường kính mài lớn nhất |
mm |
Ø 100 |
|
Tải trọng phôi giữa hai mũi tâm |
kg |
20 |
|
Kích thước đá mài (ĐK ngoài × chiều rộng × ĐK trong) |
mm |
Ø 355 × 32 × Ø 127 |
|
Tốc độ vòng đá mài |
m/s |
33 |
