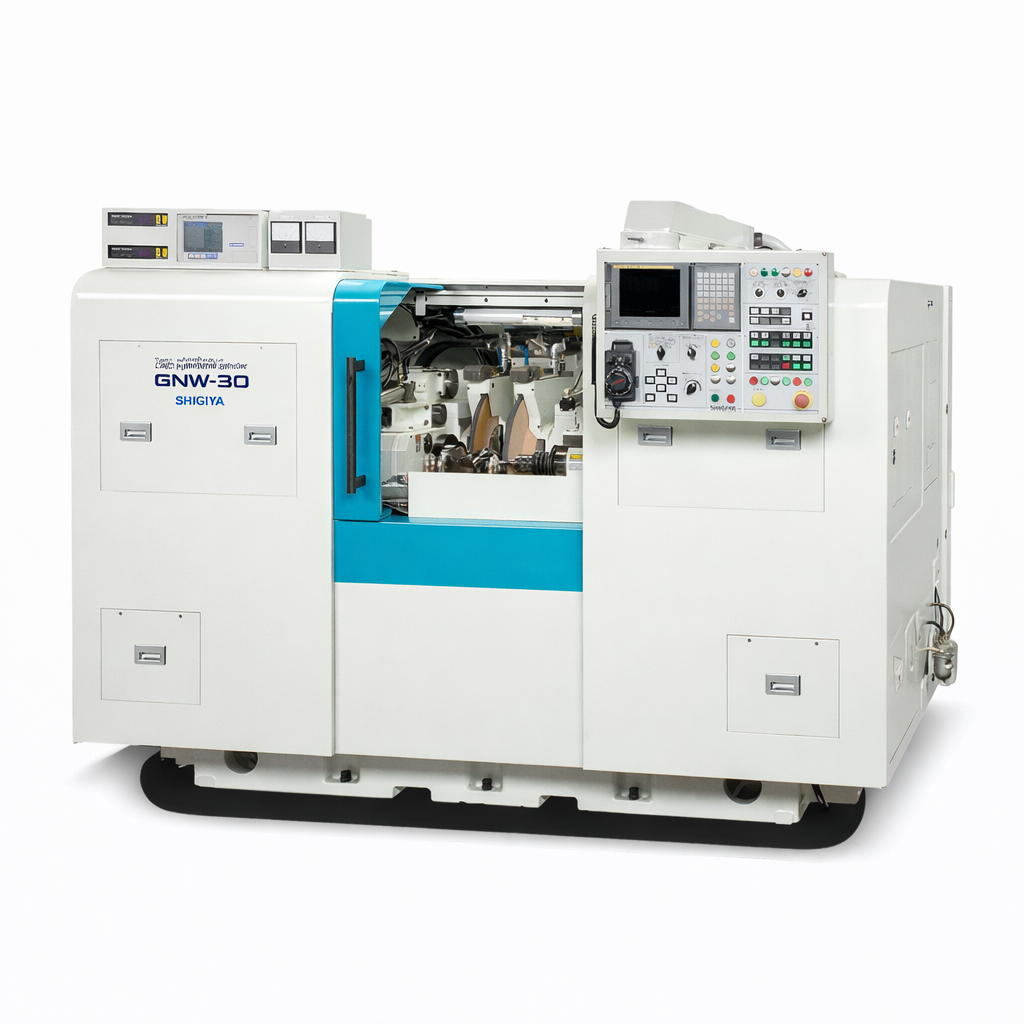

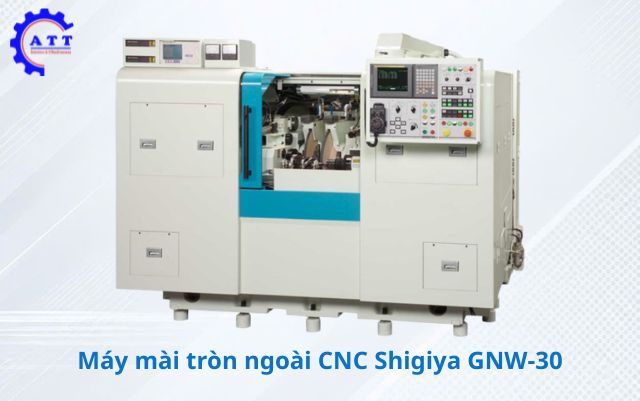

Đặc điểm nổi bật của máy mài tròn ngoài CNC Shigiya GNW-30

Máy mài tròn ngoài CNC Shigiya GNW-30 là dòng máy mài CNC được thiết kế với hai đầu đá mài di chuyển, hướng đến các ứng dụng gia công chi tiết cơ khí trong dây chuyền sản xuất. Máy phù hợp để doanh nghiệp xem xét cho các dây chuyền sản xuất hàng loạt nhỏ đến trung bình, đặc biệt khi cần cân bằng giữa năng suất, độ chính xác và khả năng tổ chức quy trình gia công.

Kết cấu hai đầu đá mài di chuyển

Máy mài tròn ngoài Shigiya GNW-30 sử dụng hai đầu đá mài được bố trí trên thân máy. Cấu trúc này cho phép thực hiện mài tại hai vị trí trên cùng chi tiết theo chương trình gia công phù hợp. Khả năng mài đồng thời có thể giúp giảm thời gian chu kỳ đối với các chi tiết có nhiều bề mặt trụ ngoài cần hoàn thiện.

Điều khiển CNC 4 trục

Hệ thống điều khiển CNC 4 trục của máy mài tròn CNC hai đầu đá GNW-30 hỗ trợ phối hợp quản lý chuyển động linh hoạt của 2 cụm đá mài độc lập. Đây là cơ sở để triển khai quy trình mài theo yêu cầu kỹ thuật và tận dụng thiết kế hai đầu đá của máy. Kỹ sư vận hành có thể dễ dàng thiết lập các chu trình mài thô, mài tinh, mài vai vuông hoặc mài vát góc tự động cho từng đầu đá mài theo yêu cầu kỹ thuật của bản vẽ.

Hướng đến rút ngắn thời gian chu kỳ

Trong dây chuyền sản xuất, việc giảm thời gian gia công trên từng chi tiết có thể góp phần cải thiện năng suất tổng thể. Với thiết kế 2 cụm đá mài bố trí song song, Shigiya GNW-30 có khả năng gia công đồng thời 2 đoạn đường kính khác nhau trên cùng một trục phôi trong một lần kẹp. Phương pháp này không chỉ rút ngắn 50% thời gian mài so với máy 1 đầu đá truyền thống mà còn đảm bảo độ đồng tâm chuẩn xác giữa hai vị trí cổ trục mà không phụ thuộc vào sai số gá kẹp lại.

Ứng dụng trong sản xuất hàng loạt

GNW-30 được định hướng cho các ứng dụng sản xuất loạt nhỏ và loạt trung bình nên dễ dàng ghép nối với cánh tay Robot tự động và thiết bị đo kích thước tự động , hình thành tế bào gia công khép kín không cần sự can thiệp thủ công.

Kết cấu cơ khí của máy mài tròn ngoài CNC Shigiya GNW-30

• Cụm đầu đá mài: sử dụng kết cấu hai đầu đá mài di chuyển.

• Hệ thống điều khiển CNC: sử dụng điều khiển CNC 4 trục để phối hợp các chuyển động trong quá trình mài.

• Bàn máy và phạm vi gia công: máy có đường kính quay qua bàn Ø300 mm, khoảng cách chống tâm 250 mm và đường kính mài lớn nhất Ø100 mm.

• Đá mài và điều kiện vận hành: Kích thước đá mài được cung cấp cho GNW-30 là Ø510 × 50 × Ø152,4 mm, với tốc độ vòng đá mài 60 m/s.

Thông số kỹ thuật máy mài tròn ngoài CNC Shigiya GNW-30

Ứng dụng thực tế của máy mài tròn ngoài CNC Shigiya GNW-30

Máy mài tròn ngoài CNC GNW-30 được sử dụng cho các ứng dụng mài hoàn thiện bề mặt trụ ngoài của chi tiết cơ khí, khi kích thước và hình dạng phôi phù hợp với phạm vi gia công của máy. Đây là sự lựa chọn hàng đầu cho các nhà máy chế tạo quy mô công nghiệp:

• Sản xuất linh kiện động cơ ô tô–xe máy: Mài đồng thời 2 cổ trục khuỷu, trục cam, trục truyền động chính và vỏ hộp số.

• Chế tạo thiết bị thủy lực & Bơm công nghiệp: Mài đồng thời các vị trí lắp vòng bi và vị trí phớt chặn trên trục bơm thủy lực, ty xi-lanh.

• Linh kiện máy công nghiệp: Mài các chi tiết dạng trục có 2 đoạn đường kính đối xứng hoặc cần đảm bảo độ đồng tâm tuyệt đối.

Câu hỏi thường gặp về máy mài tròn ngoài CNC Shigiya GNW-30

Máy mài tròn ngoài CNC GNW-30 có điểm gì nổi bật?

→ Máy có thiết kế hai đầu đá mài di chuyển và điều khiển CNC 4 trục, hướng đến khả năng mài đồng thời tại hai vị trí trên phôi trong những quy trình phù hợp.

Đường kính mài lớn nhất của GNW-30 là bao nhiêu?

→ Đường kính mài lớn nhất của máy mài tròn CNC hai đầu đá Shigiya GNW-30 là Ø100 mm.

Tốc độ vòng đá mài của GNW-30 là bao nhiêu?

→ Tốc độ vòng đá mài của máy mài CNC 4 trục GNW-30 là 60 m/s.

Làm thế nào để nhận báo giá máy GNW-30?

→ Doanh nghiệp có thể liên hệ Á Châu, cung cấp bản vẽ chi tiết và nhu cầu gia công để được trao đổi về cấu hình, điều kiện lắp đặt và báo giá.
