Đặc trưng của máy phay đứng Shizuoka SV-WⅡ
Máy phay đứng Shizuoka SV-WII
Với độ cứng vững cao nhờ kết cấu đầu máy và cột máy dạng liền khối và trục chính truyền động bằng biến tần, máy cho phép gia công linh hoạt từ cắt nặng đến gia công tinh, đây là máy hiệu suất cao.
Tất cả các trục chạy dao đều sử dụng vít me bi độ chính xác cao; các chi tiết như bánh răng và ổ đỡ trục… đều được chế tạo với chất lượng cao, tạo nên máy phay đứng SV-WⅡ có độ hoàn thiện cao.
Nhờ độ cứng vững cao đạt được từ kết cấu đầu máy và cột máy liền khối, máy đáp ứng gia công cắt nặng, và có khả năng đáp ứng gia công độ chính xác cao, chất lượng cao theo yêu cầu của khách hàng.
Tất cả tay quay vận hành được bố trí phía trước theo hướng thân thiện với người vận hành. Khi gia công, việc thao tác đồng thời các chuyển động chạy dao trước/sau, trái/phải và chạy dao lên/xuống trở nên dễ dàng; kết cấu được thiết kế để dễ làm quen, phù hợp từ người mới đến thợ lành nghề.
Thay đổi tốc độ trục chính
Để phù hợp với nhiều chế độ cắt khác nhau, tốc độ trục chính có thể được thiết lập theo nội dung sau. Trục chính được truyền động bằng biến tần, cho phép thay đổi tốc độ liên tục (vận hành bằng tay và chuyển dải cao/thấp). Có thể thiết lập số vòng quay phù hợp theo gia công.
Bánh răng trục chính
Độ ổn định khi truyền động được đảm bảo nhờ cấu tạo bánh răng như sau. Bánh răng trục chính được mài hoàn thiện bằng máy mài bánh răng, và được cấp dầu bánh răng liên tục bằng bơm trochoid, nhờ đó đạt chuyển động êm, tính chống mài mòn và độ bền cao.
Vít me chạy dao
Để giảm độ rơ và tăng độ chính xác định vị, hệ vít me được áp dụng như sau. Vít me chạy dao theo trái/phải – trước/sau – lên/xuống đều sử dụng vít me bi độ chính xác cao. Độ rơ nhỏ, cho phép thao tác định vị chính xác.
Chạy dao tự động
Việc lựa chọn tốc độ chạy dao được thực hiện theo nội dung gốc sau. Chạy dao tự động trái/phải – trước/sau – lên/xuống sử dụng động cơ servo AC (vô cấp), nhờ đó có thể chọn tốc độ chạy dao tùy ý.
Tay quay vi chỉnh và hệ thống phanh chạy dao
Để thao tác định vị chính xác hơn, máy được trang bị như sau. Trên tay quay chạy dao trái/phải và trước/sau, trang bị tiêu chuẩn tay quay vi chỉnh và thiết bị phanh, giúp thao tác định vị chính xác hơn.
Hệ thống bôi trơn
Để duy trì độ chính xác trong thời gian dài, bôi trơn được thực hiện theo đúng mô tả sau. Dầu bôi trơn cho các bề mặt trượt được thiết bị bôi trơn tự động cấp tự động, giúp duy trì độ chính xác lâu dài và tăng tuổi thọ.
Tấm che phoi
Để bảo vệ bề mặt trượt và hạn chế phát tán phoi/dung dịch, kết cấu che chắn như sau. Tại bề mặt trượt của chạy dao trước/sau, trang bị tấm che thép, giúp ngăn bề mặt trượt bị ảnh hưởng bởi phoi phát sinh khi cắt. Ngoài ra, trang bị tiêu chuẩn tấm chắn phoi trái/phải và máng hứng dung dịch làm mát, giúp ngăn phoi văng và bẩn sàn do dung dịch làm mát trong quá trình gia công.
Khả năng cắt
Dưới đây là bảng khả năng cắt:
| Hạng mục | Đường kính | Số lưỡi | Vật liệu phôi | Tốc độ trục chính | Lượng chạy dao | Chiều sâu cắt | Bề rộng cắt | A |
| Phay mặt | φ125 | 7 | S45C | 250 min⁻¹ (dải thấp) | 150 mm/min | 6 mm | 80 mm | 16A |
| Phay mặt | φ125 | 7 | S45C | 700 min⁻¹ (dải cao) | 300 mm/min | 5 mm | 80 mm | 31A |
| Dao phay ngón thô | φ30 | 6 | S45C | 290 min⁻¹ (dải thấp) | 25 mm/min | 40 mm | 30 mm | 11A |
| Dao phay ngón thô | φ20 | 4 | S45C | 980 min⁻¹ (dải cao) | 300 mm/min | 20 mm | 20 mm | 17.8A |

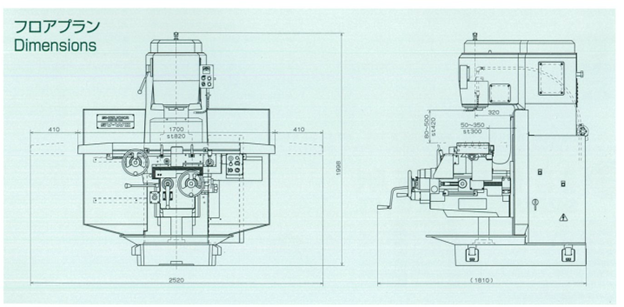

Bản vẽ kích thước máy phay đứng Shizuoka SV-WⅡ
Thông số kỹ thuật máy phay đứng Shizuoka SV-WⅡ
| Thông số kỹ thuật | Đơn vị | SV-WII | |
| Bàn máy | Diện tích làm việc của bàn | mm | 1,100 × 280 |
| Rãnh T (bề rộng × số lượng × bước rãnh) | mm | 16 × 3 × 60 | |
| Tải trọng tối đa trên bàn | kg | 300 | |
| Hành trình | Hành trình dọc | mm | 820 |
| Hành trình ngang | mm | 300 | |
| Hành trình đứng | mm | 420 | |
| Khoảng cách từ bề mặt bàn đến đầu trục chính | mm | 80–500 | |
| Khoảng cách từ bề mặt cột đến tâm trục chính | mm | 320 | |
| Lượng chạy dao | Lượng chạy dao cắt dọc và ngang | mm/min | 10–1,220 |
| Lượng chạy dao cắt đứng | mm/min | 10–740 | |
| Chạy dao nhanh dọc và ngang | mm/min | 3,000 | |
| Chạy dao nhanh đứng | mm/min | 810 | |
| Trục chính | Tốc độ | min⁻¹ | 0–1,800 |
| Côn đầu trục chính |
| 7/24 NT50 | |
| Thay đổi tốc độ |
| H&L 2 cấp (biến tần – vô cấp) | |
| Động cơ | Trục chính | kW | 5.5 |
| Chạy dao dọc–ngang–đứng | kW | 0.9 | |
| Nguồn điện | Điện nguồn (AC200/220V), tần số (50/60Hz) | kVA | 10 |
| Dung tích thùng | Dung dịch làm mát | L | 30 |
| Dầu bôi trơn bề mặt trượt | L | 1.8 | |
| Kích thước máy | Chiều cao | mm | 2,000 |
| Diện tích lắp đặt yêu cầu | mm | 2,520 × 1,810 | |
| Khối lượng | kg | 2,300 | |
Phụ kiện tiêu chuẩn
| STT | Phụ kiện tiêu chuẩn |
| 1 | Vít me bi 3 trục |
| 2 | Tay quay vi chỉnh trục X, Y |
| 3 | Tấm che thép bề mặt trượt trục Y |
| 4 | Tấm chắn phoi trái/phải và máng hứng dung dịch làm mát |
| 5 | Bu lông cân máy |
| 6 | Bơm bôi trơn tự động bề mặt trượt |
| 7 | Bu lông vòng treo (drawing bolt) |
| 8 | Bộ dụng cụ tiêu chuẩn |
Phụ kiện lựa chọn
| STT | Phụ kiện lựa chọn |
| 1 | Bộ hiển thị số (digital counter) |
| 2 | Đèn máy |
| 3 | Tấm chắn bắn bàn máy |
| 4 | Bàn máy 1,300 × 280 mm |
| 5 | Khối đế nâng 100 mm |
| 6 | Máng hứng dầu trục chính |
| 7 | Tấm cho đế gá nam châm |
| 8 | Bộ làm mát |
