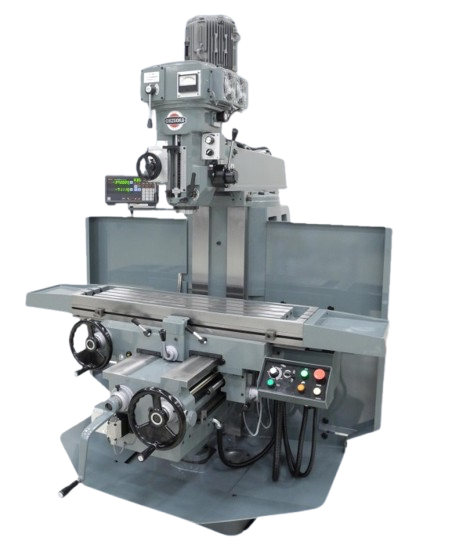

Đặc trưng của máy phay đứng kiểu turret Shizuoka VHR-SD
Trục chính công suất cao, dải tốc độ rộng
Máy được trang bị trục chính truyền động bằng biến tần AC 2,2 kW, cho dải tốc độ từ 20 đến 6.000 vòng/phút với khả năng thay đổi liên tục. Nhờ vậy, máy có thể gia công linh hoạt nhiều loại vật liệu từ cứng đến mềm. Người vận hành dễ dàng điều chỉnh tốc độ ngay trong quá trình cắt nhờ núm điều chỉnh, giúp tối ưu năng suất và chất lượng bề mặt.
Đầu nghiêng linh hoạt, dễ thao tác
Trục chính dạng quill với 3 cấp tốc độ tiến dao tự động xuống, đồng thời có tay quay tinh chỉnh và cần gạt chạy nhanh, thuận tiện cho cả gia công thô lẫn tinh. Đặc biệt, đầu trục chính có thể nghiêng 90° sang trái hoặc phải và cố định ở bất kỳ góc nào, hỗ trợ gia công các lỗ nghiêng hoặc chi tiết phức tạp mà không cần gá đặt nhiều lần.
Hành trình bàn máy lớn, tải trọng cao
Bàn máy của VHR-SD có hành trình rộng so với kích thước tổng thể, cho phép gia công đa dạng chi tiết. Cần trượt đỡ đầu trục chính tiết diện vuông, dịch chuyển tới 660 mm mà vẫn duy trì độ chính xác. Nhờ đó, máy có thể khai thác không gian làm việc tương đương với các dòng máy lớn hơn, trong khi thiết kế vẫn gọn gàng. Bàn máy chịu tải tới 300 kg, đủ để thực hiện hầu hết các nguyên công chỉ với một máy.
Dẫn hướng vuông, vít me bi chính xác
Các bề mặt dẫn hướng được tôi cứng và mài chính xác, kết hợp với vít me bi độ rơ thấp và động cơ servo AC, mang lại khả năng chạy dao êm ái và ổn định. Ngoài ra, gib được phủ vật liệu nhựa đặc biệt giúp hạn chế hiện tượng trượt dính, đảm bảo độ chính xác trong vận hành lâu dài.
Vận hành tiện lợi, tập trung
Các tay quay điều chỉnh và công tắc điện được bố trí tập trung, nằm trong tầm tay người vận hành. Thiết kế này giúp thao tác nhanh chóng, dễ dàng, đặc biệt hữu ích khi gia công các chi tiết phức tạp hoặc khi cần thay đổi thao tác liên tục.
Cấu tạo máy phay đứng kiểu turret Shizuoka VHR-SD

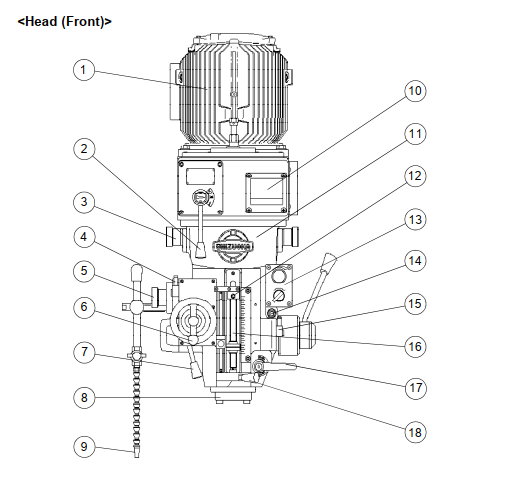

Cấu tạo đầu máy (phía trước)
| 1 | Động cơ trục chính |
| 2 | Cần gạt công tắc |
| 3 | Núm ly hợp tiến dao tự động (trục chính) |
| 4 | Cốc dầu bôi trơn |
| 5 | Núm thay đổi tốc độ tiến dao tự động |
| 6 | Tay quay tiến dao tinh |
| 7 | Cần gạt tiến dao tự động |
| 8 | Trục chính |
| 9 | Vòi phun dung dịch làm mát |
| 10 | Đồng hồ đo tốc độ trục chính |
| 11 | Đầu máy |
| 12 | Chốt dừng tiến dao tự động |
| 13 | Bảng điều khiển trục chính |
| 14 | Chốt khóa đầu máy |
| 15 | Cốc dầu bôi trơn |
| 16 | Đai ốc điều chỉnh điểm dừng tiến dao tự động |
| 17 | Cần kẹp ống trượt trục chính (quill) |
| 18 | Cần gạt ngắt tiến dao tự động |

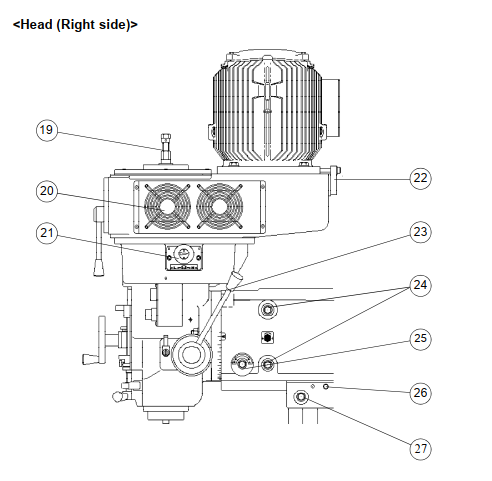

Cấu tạo đầu máy (phía sau)
| 19 | Bu lông kẹp |
| 20 | Quạt hộp (box fan) |
| 21 | Núm thay đổi tốc độ (Cao – Thấp) |
| 22 | Tấm điều chỉnh dây đai |
| 23 | Tay quay tiến dao dọc quill bằng tay |
| 24 | Trục xoay đầu máy |
| 25 | Bu lông kẹp xoay đầu máy (x2) |
| 26 | Bu lông kẹp ram (x2) |
| 27 | Trục bánh răng di chuyển ngang của ram |
Thông số kỹ thuật máy phay đứng kiểu turret Shizouka VHR-SD
|
| Thông số kỹ thuật | VHR-SD |
| Bàn máy | Kích thước bề mặt làm việc (dài x rộng) | 1.100 x 280 mm [43.3 x 11.02 in] |
| Rãnh chữ T (rộng x số lượng x bước) | 16 x 3 x 60 mm [0.6 x 3 x 2.36 in] | |
| Tải trọng tối đa trên bàn | 300 kg [660 lbs] | |
| Hành trình |
| |
| Trục X | 820 mm [32.3 in] | |
| Trục Y | 300 mm [11.8 in] | |
| Trục Z | 450 mm [17.7 in] | |
| Tốc độ chạy dao | Chạy dao cắt (X & Y) | 10 ~ 1.200 mm/phút [0.4 ~ 47.2 ipm] (thay đổi) |
| Chạy dao nhanh (X & Y) | 3.000 mm/phút [118 ipm] | |
| Chạy dao nhanh (Z) | 665 mm/phút [26.2 ipm] | |
| Trục chính | Tốc độ | 20 ~ 6.000 vòng/phút (thay đổi) |
| Côn trục chính | NT40 | |
| Hành trình quill | 140 mm [5.5 in] | |
| Tốc độ chạy dao quill | 0.035 - 0.07 - 0.14 mm/vòng (3 cấp) | |
| Góc nghiêng (Trái & Phải) | Trái & Phải 90° | |
| Hành trình ram | 535 mm [21 in] | |
| Khoảng cách từ bàn đến mũi trục chính | 75 ~ 525 mm [2.95 ~ 20.67 in] | |
| Khoảng cách từ thân máy đến tâm trục chính | 125 ~ 660 mm [4.9 ~ 25.98 in] | |
| Động cơ | Trục chính | AC 2.2 kW |
| Chạy dao X & Y | AC 0.9 kW | |
| Chạy dao nhanh trục Z | AC 0.6 kW | |
| Bơm dung dịch làm mát | 100 W | |
| Trọng lượng | 2.100 kg [4,620 lbs] |
Danh mục phụ kiện đi kèm
Phụ kiện tiêu chuẩn
| STT | Tên phụ kiện |
| 1 | Bộ đếm kỹ thuật số (trục X & Y) |
| 2 | Hệ thống làm mát kèm bơm 100W |
| 3 | Bơm bôi trơn tự động dạng trượt |
| 4 | Bu lông kẹp (5/8” hoặc M16) |
| 5 | Bu lông cân bằng và miếng đệm |
| 6 | Bộ dụng cụ tiêu chuẩn |
| 7 | Tấm chắn và khay dầu tiêu chuẩn |
| 8 | Sách hướng dẫn vận hành |
Phụ kiện lựa chọn
| STT | Tên phụ kiện |
| 1 | Bộ đếm kỹ thuật số (trục X, Y & Z) |
| 2 | Bàn máy dài (1.300 x 280 mm, hành trình 1.000 mm) |
| 3 | Đế nâng (loại 1 đơn vị, cao 100 mm) |
| 4 | Đèn máy |
| 5 | Tay quay điều chỉnh tinh |
Bản vẽ kích thước tổng thể máy phay Shizuoka VHR-SD

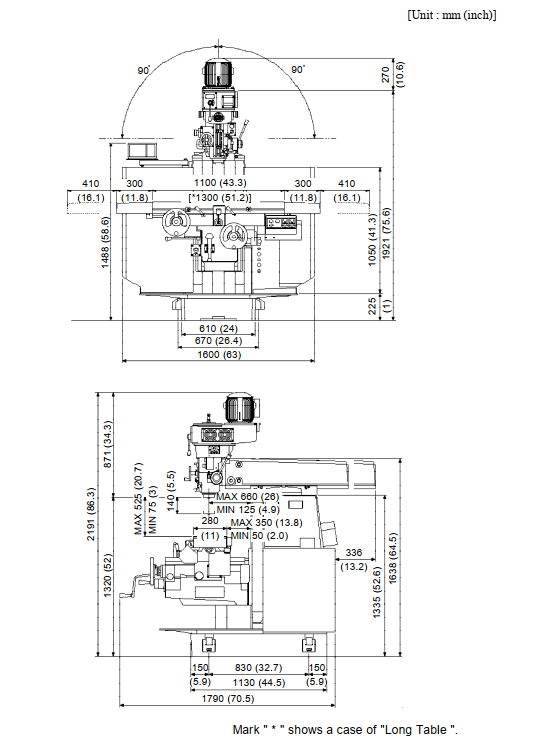

Bản vẽ kích thước tổng thế máy

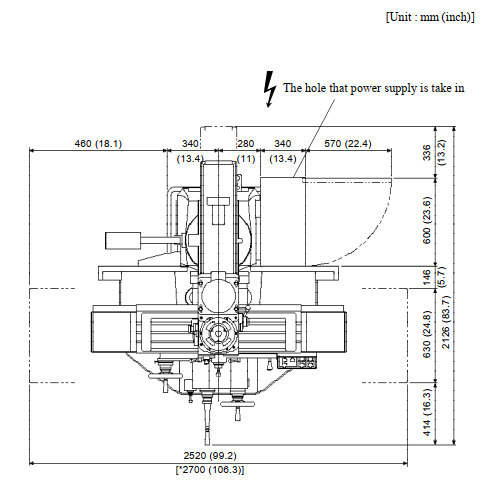

Bản vẽ kích thước sàn
Bài viết tư vấn kỹ thuật liên quan
- Hướng dẫn chọn máy phay vạn năng Shizuoka theo nhu cầu gia công
- Nên mua máy phay vạn năng hay máy phay CNC? Cách chọn đúng cho xưởng cơ khí
- Máy phay CNC cũ, mới hay chất lượng cao? Góc nhìn chiến lược dành cho chủ doanh nghiệp khi đầu tư máy
- Máy phay CNC Nhật và Đài Loan khác nhau thế nào khi đầu tư xưởng?
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp phay đứng Shizuoka, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
