Video máy phay giường CNC Kitamura Bridgecenter-8G#50

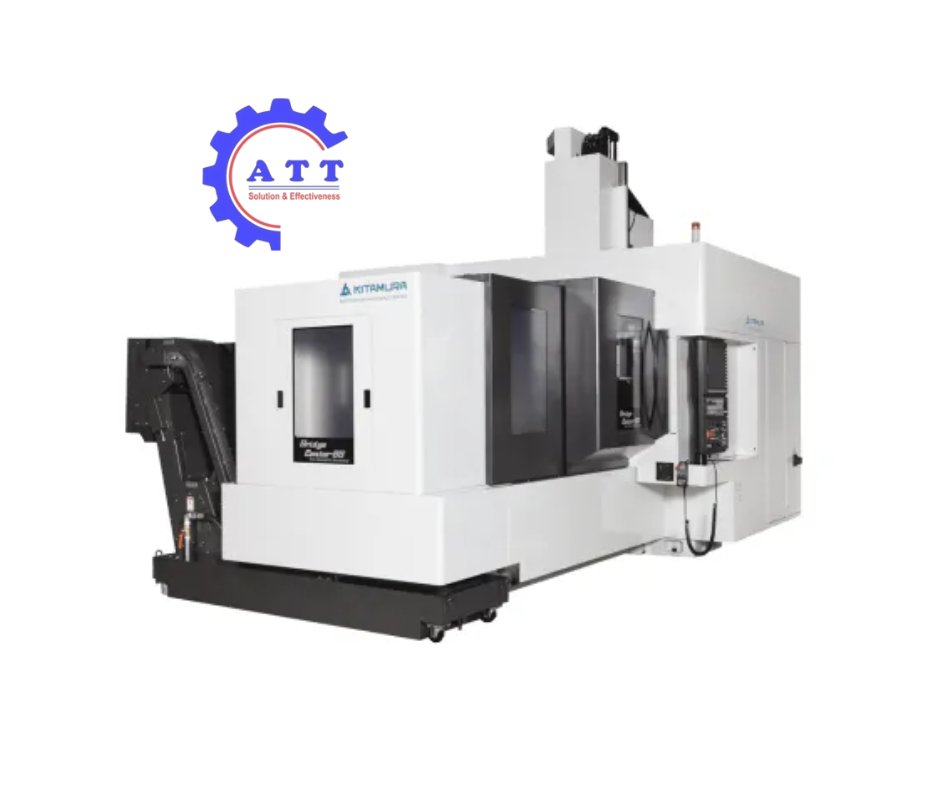

Điểm nổi bật của máy phay giường CNC Kitamura Bridgecenter-8G #50
Máy phay giường CNC Kitamura Bridgecenter-8G #50 là giải pháp hàng đầu dành cho ngành sản xuất khuôn mẫu lớn, linh kiện hàng không vũ trụ, quốc phòng và cơ khí chế tạo máy công nghiệp đầm chắc.
- Thiết kế thanh dẫn ngang tiết diện hình tam giác giúp phân bổ đều trọng lượng đầu phay và lực cắt theo chiều ngang. Kết cấu này vượt trội hơn hẳn so với dầm chữ nhật phẳng thông thường, chống uốn xoắn hiệu quả.
- Cấu trúc cổng 2 trụ đỡ vững chắc từ hai bên giúp triệt tiêu hoàn toàn độ rung cơ học khi máy thực hiện các nguyên công phay phá thô ăn dao sâu trên thép khuôn cứng.
- Trục chính côn #50 được dẫn động qua hệ thống hộp số 4 cấp linh hoạt. Ở dải tốc độ thấp, trục chính cung cấp lực cắt cực lớn để phay phá thô các bộ lòng khuôn đúc đầm chắc; ở dải tốc độ cao (đạt tới 12,000rpm), hệ thống vận hành mượt mà cho bề mặt phay tinh phẳng bóng.
- Giao diện tiếp xúc kép Dual Contact Spindle đồng thời cả mặt côn và mặt đầu của bầu kẹp dao làm tăng độ cứng vững xoắn, hạn chế hiện tượng văng dao và hiện tượng rung xước bề mặt chi tiết.
- Khung bệ đúc từ gang Meehanite chất lượng cao. Bề mặt băng trượt dạng hộp được tôi cao tần và cạo rà thủ công (Hand-scraping) tỉ mỉ bởi các nghệ nhân Nhật Bản, giúp lưu giữ lớp màng dầu bôi trơn tối ưu và dập tắt vi rung động.
- Bàn máy khổ rộng 900 x 2,500mm. Hành trình trục Y kéo dài tới 1,095mm cùng hành trình trục X dài 2,032mm và trục Z dài 710mm, mở rộng tối đa vùng gia công cho các tấm phôi siêu dài hoặc các lòng khuôn kích thước lớn.
- Tải trọng bàn máy 3,493kg cho phép gá kẹp các khối phôi thép rèn hoặc phôi đúc nặng mà không làm biến dạng bệ máy hay giảm độ chính xác di chuyển.
- Ổ chứa dao tự động ATC 40 vị trí tiêu chuẩn. Hỗ trợ tùy chọn nâng cấp kho dao mô-đun lên 60 hoặc 80 vị trí dao, đáp ứng trọn vẹn chuỗi dụng cụ cắt phức tạp cho các bài toán phay khuôn đúc.
- Bộ điều khiển CNC Arumatik-Mi với màn hình cảm ứng trực quan, tích hợp thuật toán xử lý block lệnh tốc độ cực cao Super Smooth Surface Control, giúp đường chạy dao 3D mịn màng.
Thông số kỹ thuật máy phay giường CNC Kitamura Bridgecenter-8G#50
| Thông số | Kitamura Bridgecenter-8G#50 |
| Kích thước bàn làm việc | 900 x 2,500 mm |
| Hành trình các trục (X, Y, Z) | 2,032 x 1,095 x 710 mm |
| Côn trục chính | NST No. 50 (lựa chọn: HSK-A100) |
| Tốc độ trục chính | 35~12,000 vòng/phút, truyền động bánh răng 4 cấp |
| Ổ chứa dao | 40 vị trí (Có thể tùy chọn lên 60, 80 vị trí) |
| Thời gian thay dao (T-T/C-C) | 6.6 giây /12 giây |
| Tốc độ chạy dao nhanh các trục (X, Y, Z) | 24 m/phút |
| Công suất nguồn điện yêu cầu | 45KVA, 200v AC, 3 Phase |
Bài viết tư vấn kỹ thuật liên quan
- Trải nghiệm ưu việt của thiết kế cột kép trên dòng máy phay giường CNC Kitamura Bridgecenter
- Lựa chọn máy phay giường CNC Kitamura Bridgecenter
- Máy phay CNC Kitamura – Thương hiệu Nhật Bản cao cấp cho gia công chính xác
- 3 lý do khiến máy phay CNC Kitamura trở thành lựa chọn đáng đầu tư nhất hiện nay
- Máy phay CNC Kitamura so với các hãng Nhật Bản khác: Tiêu chí nào quan trọng?
- So sánh đầu kẹp dao BBT và HSK: Vì sao Kitamura ưu tiên BBT?
- Kitamura khuyên bạn nên thay pin như một biện pháp an toàn và bảo mật trước khi dừng máy trong thời gian dài.
Liên hệ tư vấn và báo giá
Nếu doanh nghiệp và chủ xưởng cơ khí đang có nhu cầu tìm kiếm giải pháp máy phay Kitamura, hãy liên hệ Á Châu để trao đổi về yêu cầu gia công, cấu hình máy và phương án tích hợp phù hợp.
Công ty Cổ phần Thương mại và Công nghệ Á Châu (ATT JSC)
- Hotline/Zalo: 0912.002.160
- Email: attjsc@machinetools.com.vn
- Website: https://machinetools.com.vn/
- Văn phòng Hà Nội: P.0903 – A2, Vinaconex 1, 289A Khuất Duy Tiến, Đại Mỗ, Hà Nội, Việt Nam.
- Văn phòng TP. Hồ Chí Minh: 273 Quốc lộ 1A, Khu phố 2, P. Bình Hưng Hòa, TP. Hồ Chí Minh.
Liên hệ để nhận tư vấn và thông tin báo giá theo nhu cầu thực tế.
Thông số kỹ thuật máy phay giường CNC Kitamura Bridgecenter-8G#50
|
Kích thước bàn làm việc |
900 x 2,500 mm |
|
Hành trình các trục (X, Y, Z) |
2,032 x 1,095 x 710 mm |
|
Côn trục chính |
NST No. 50 (lựa chọn: HSK-A100) |
|
Tốc độ trục chính |
35~12,000 vòng/phút, truyền động bánh răng 4 cấp |
|
Ổ chứa dao |
40 vị trí (Có thể tùy chọn lên 60, 80 vị trí) |
|
Thời gian thay dao (T-T/C-C) |
6.6 giây /12 giây |
|
Tốc độ chạy dao nhanh các trục (X, Y, Z) |
24 m/phút |
|
Công suất nguồn điện yêu cầu |
45KVA, 200v AC, 3 Phase |
