Video máy phay giường CNC Kitamura Bridgecenter-6G#50
Tính năng nổi bật của máy phay giường CNC Kitamura Bridgecenter-6G#50

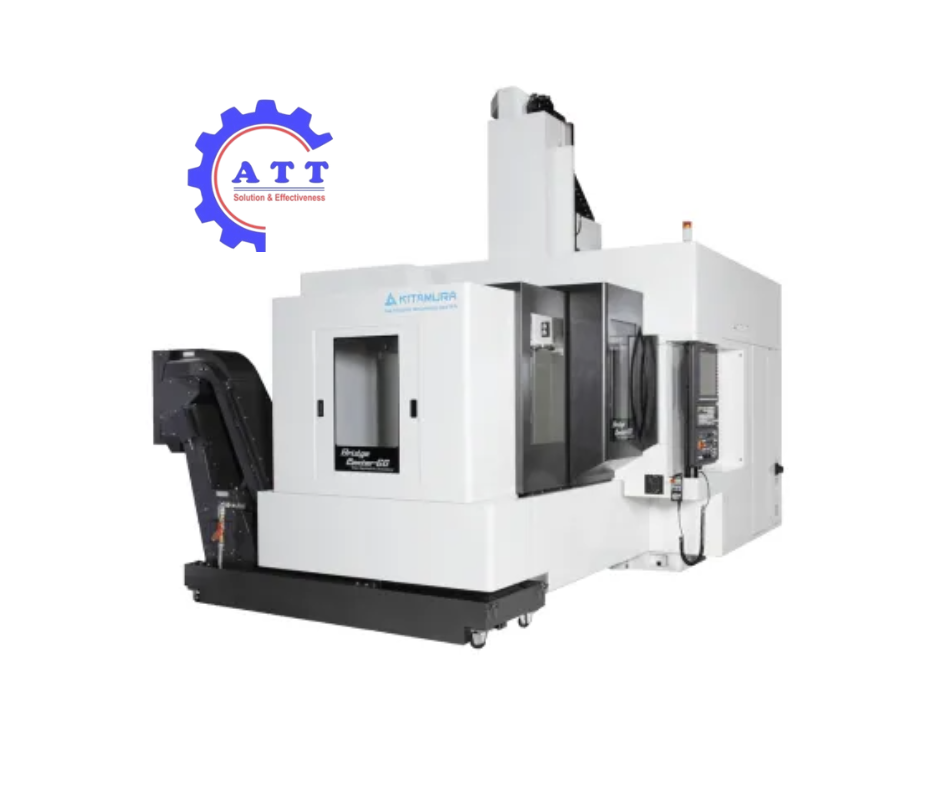

Máy phay giường CNC Kitamura Bridgecenter-6G#50 hay trung tâm gia công phay CNC cổng 2 trụ hạng nặng Kitamura Bridgecenter-6G #50 là giải pháp gia công tối ưu dành cho ngành sản xuất khuôn mẫu, linh kiện hàng không vũ trụ, quốc phòng và chế tạo thiết bị công nghiệp đầm chắc đòi hỏi lực cắt mạnh cùng dung sai vị trí khắt khe.
Điểm nổi bật của máy phay giường CNC Kitamura Bridgecenter-6G#50:
- Máy cung cấp hành trình trục Y cực dài 1.095mm (43,1”) kết hợp với hành trình trục X lớn 1.530mm (60,2”), chỉ chiếm diện tích sàn khoảng 136,6” x 176,1”, giúp xử lý linh hoạt các bộ lòng khuôn khổ rộng và chi tiết cơ khí đầm chắc.
- Trục chính có hộp số 4 cấp, tiếp xúc kép, côn trục chính #50, tốc độ 12.000 vòng/phút mang lại sự linh hoạt và đa năng cần thiết cho việc cắt khuôn mẫu hạng nặng cũng như cắt tốc độ cao, độ chính xác cao cho các chi tiết phức tạp, đòi hỏi độ chính xác cao.
- Độ chính xác định vị +/-0,002mm (+/-0,000079”) trên toàn hành trình đầy đủ và độ lặp lại +/-0,001mm (+/-0,000039”), Bridgecenter-6G #50 là cỗ máy hoàn hảo cho các chi tiết lớn, dài cần diện tích gia công rộng hơn, thường được sử dụng trong ngành khuôn mẫu, hàng không vũ trụ và quốc phòng.
- Kết cấu cột đôi bằng gang Meehanite cứng chắc với ray hộp đặc được tôi cứng bằng cảm ứng của Kitamura. Triệt tiêu sự uốn vặn lực cắt so với các dòng máy phay khung C (C-frame) thông thường, mang lại độ ổn định vững chắc khi phay bóc tách kim loại tải nặng
- Hệ thống băng tải và lọc phôi hai tầng với bộ lọc lăn. Trang bị sẵn băng tải phoi tầng đôi kèm bộ lọc cuộn xoay, giúp xử lý và thu gom lượng phoi đúc lớn thoát ra liên tục khi phay phá thô.
- Ổ chứa dao tự động ATC 40 vị trí tiêu chuẩn: Hỗ trợ tùy chọn nâng cấp kho dao mô-đun lên 60 hoặc 80 vị trí dao, đáp ứng trọn vẹn chuỗi dụng cụ cắt phức tạp cho các bài toán phay khuôn đúc
- Phản hồi tỷ lệ tuyến tính theo trục X, Y, Z.
- Máy phay giường CNC Kitamura Bridgecenter-6G#50 có khả năng chịu tải của bàn là 3 tấn.
- Bộ điều khiển CNC Arumatik-Mi: Màn hình cảm ứng trực quan, tích hợp thuật toán xử lý bloc lệnh tốc độ cực cao Super Smooth Surface Control, giúp đường chạy dao 3D mịn màng.
Thông số kỹ thuật máy máy phay giường CNC Kitamura Bridgecenter-6G#50
| THÔNG SỐ KỸ THUẬT MÁY | BRIDGECENTEER-6G # 50 | |
| Bàn máy | Kích thước bàn | 900 x 1800mm (35,4, x 70,9) |
| T-Slot (Rãnh T, Chiều rộng x Số lượng) | 18mm (0,7) x 7 | |
| Tải tối đa của bàn máy | 3000kg (6.600 Lbs.) | |
| Hành trình | Hành trình trục X | 1530mm (60.2) |
| Hành trình trục Y | 1095mm (43.1) | |
| Hành trình trục Z | 710mm (28.0) | |
| Khoảng cách từ đầu bàn đến mũi trục chính | 152 ~ 862mm | |
| Khoảng cách giữa các cột | 1143mm (45.0) | |
| Trục Chính | Trục chính côn | # 50 NST(lựa chọn: HSK-A100) |
| Tốc độ trục chính | 35 ~ 12000 vòng/ phút | |
| Phương pháp truyền động | Truyền động bánh răng 4 cấp | |
| Động cơ trục chính | 22.0kw (30 HP) AC / 15 phút. AC / Tiếp 15.0kw (20 HP) | |
| Tối đa Mô-men xoắn trục chính | 322,3 N • m (237,5 ft.lbs) | |
| Tốc độ máy | Tốc độ nhanh hành trình X, Y, Z | 24m / phút (945ipm) |
| Tốc độ cắt X, Y, Z | 24m / phút (945ipm) | |
| Bộ thay dao tự động ATC | Khả năng chứa dao | 40 dao (lựa chọn 60, 80 dao) |
| Phương pháp chọn dao | Bi-Directional ngẫu nhiên, (Random Bi-Directional, Fixed Pot) | |
| Kiểu chuôi dao | MAS BT50 | |
| Kích thước dao lớn nhất | Ø125mm/ Ø 220mm (khi ổ liền kề trống) | |
| Chiều dài dao lớn nhất | 400mm (15,7) | |
| Khối lượng dao lớn nhất | 20kg (44,0 Lbs.) | |
| Nguồn điện | Nguồn điện yêu cầu | 35KVA, 200V AC, 3 pha |
| Áp lực khí nén yêu cầu | 0,5MPa, 400L / phút (90 psi, 15 cfm) | |
| Kích thước máy | Không gian lắp máy(R x D) | 3799 x 4865mm (149.6, x 191.5) |
| Chiều cao máy | 3883mm (152,9) | |
| Trọng lượng máy | 16000kg (35.200 Lbs.) | |
| Bộ điều khiển | Arumatik-Mi Tối ưu và thân thiện. (Dành cho FANUC và MITSUBISHI) | |
