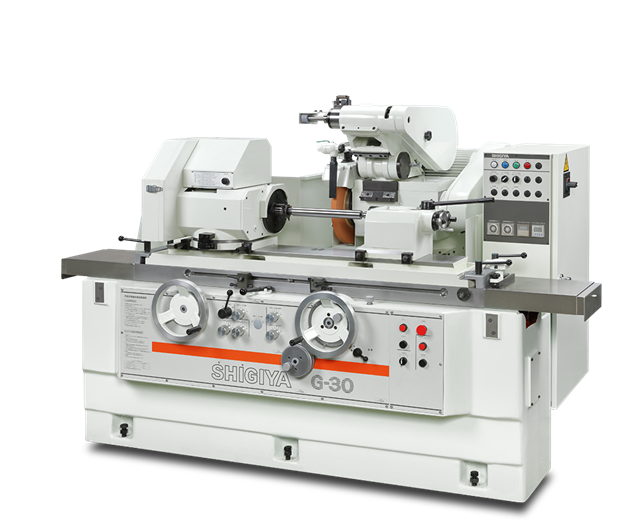

Tính năng máy mài tròn vạn năng dòng G-30B
Máy mài tròn vạn năng dòng G-30B là dòng máy mài tròn ngoài CNC đa năng đơn giản
-Cực kỳ dễ sử dụng.
-Đây là máy mài tròn ngoài kiểu trụ đơn giản với đầu đá mài không xoay (Dòng GP-30(40)B), và là máy mài vạn năng với đầu đá mài có thể xoay ±30° (dòng GU-30(40)B)
Dòng mài tròn vạn năng dòng G-30B bao gồm:
· Kiểu F: máy mài tròn cấp phôi bằng tay
· Kiểu H: máy mài tròn cấp phôi thủy lực
· Kiểu A: máy mài tròn cấp phôi tự động
· Kiểu ND: máy mài tròn CNC 1 trục.
Thông số kỹ thuật máy mài tròn vạn năng dòng G-30B
| Thông số kỹ thuật | Đơn vị | GP-30(40)B | GU-30(40)B |
| Đường kính quay qua băng | mm | φ300 (φ410) | φ300 (φ410) |
| Khoảng cách chống tâm | mm | 400 (330) 600 (530) 1000 (930) 1600 (1530) 2100 (2030) | 400 (330) 600 (530) 1000 (930) 1600 (1530) 2100 (2030) |
| Đường kính mài lớn nhất | mm | Kiểu F, H, A: φ220 (φ400) Kiểu ND: φ300 (φ360) | Kiểu F, H, A: φ270 (φ410) Kiểu ND: φ300 (φ410) |
| Trọng lượng vật mài tối đa | kg | 130 (150) | 130 (150) |
| Kích thước đá mài tiêu chuẩn (ĐK ngoài × Rộng × ĐK trong) | mm | φ405 × 50 × φ152.4 | φ355 × 32 × φ152.4 |
| Tốc độ mài tối đa | m/s | 33 | 33 |
📞 Liên hệ tư vấn máy:
Hotline: 0912.002.160
Email: attjsc@machinetools.com.vn
Thông số kỹ thuật máy mài tròn vạn năng dòng G-30B
|
Thông số kỹ thuật |
Đơn vị |
GP-30(40)B |
GU-30(40)B |
|
Đường kính quay qua băng |
mm |
φ300 (φ410) |
φ300 (φ410) |
|
Khoảng cách chống tâm |
mm |
400 (330) 600 (530) 1000 (930) 1600 (1530) 2100 (2030) |
400 (330) 600 (530) 1000 (930) 1600 (1530) 2100 (2030) |
|
Đường kính mài lớn nhất |
mm |
Kiểu F, H, A: φ220 (φ400) Kiểu ND: φ300 (φ360) |
Kiểu F, H, A: φ270 (φ410) Kiểu ND: φ300 (φ410) |
|
Trọng lượng vật mài tối đa |
kg |
130 (150) |
130 (150) |
|
Kích thước đá mài tiêu chuẩn (ĐK ngoài × Rộng × ĐK trong) |
mm |
φ405 × 50 × φ152.4 |
φ355 × 32 × φ152.4 |
|
Tốc độ mài tối đa |
m/s |
33 |
33 |
