Trong gia công cơ khí, nhiều chi tiết có hình dạng nhìn khá giống nhau nhưng cách chọn máy lại khác nhau. Cùng là chi tiết tròn xoay, nhưng trục, bạc, ống, mặt bích, con lăn có thể cần máy tiện CNC, máy tiện đa nhiệm, máy phay CNC, máy mài tròn hoặc máy mài phẳng tùy theo kích thước, dung sai, độ nhám, sản lượng và bề mặt làm việc.

Nếu chọn sai máy, xưởng có thể phải gá lại nhiều lần, phát sinh sai số giữa các nguyên công, thời gian gia công dài, không đạt độ tròn/độ đồng tâm, bề mặt không đạt độ nhám hoặc đầu tư dư cấu hình so với nhu cầu thực tế.

Bài viết dưới đây giúp phân loại từng nhóm chi tiết và đưa ra cách chọn máy theo hướng thực tế: khi nào chỉ cần tiện CNC, khi nào cần thêm phay/khoan, khi nào cần mài tròn, khi nào cần mài phẳng và khi nào nên cân nhắc máy tiện CNC đa nhiệm.

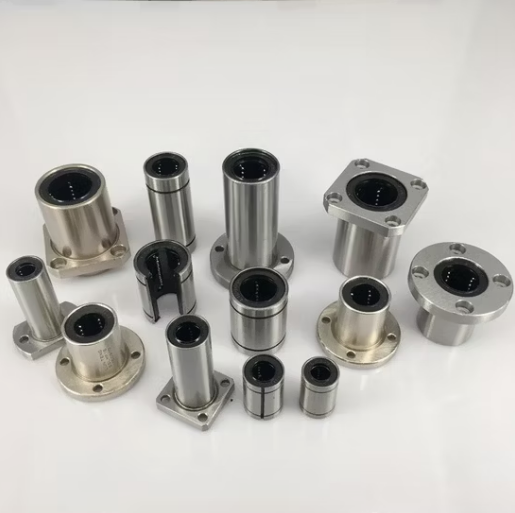

Chi tiết trục bạc ống mặt bích con lăn trong gia công cơ khí

Nguyên tắc chọn máy theo hình dạng chi tiết

Không nên chọn máy chỉ theo tên chi tiết. Một chi tiết “trục” có thể chỉ cần tiện CNC cơ bản, nhưng cũng có thể cần mài tròn nếu yêu cầu độ tròn và độ nhám cao. Một “mặt bích” có thể tiện được phần lớn nguyên công, nhưng nếu có nhiều lỗ bu lông, rãnh hoặc mặt làm kín thì cần thêm phay CNC hoặc mài phẳng.

Có thể chọn máy theo 4 nguyên tắc nhanh:

Nếu chi tiết là tròn xoay → bắt đầu từ máy tiện CNC.
Nếu chi tiết có lỗ ngang, rãnh then, mặt phẳng phụ, lỗ bu lông → cần thêm máy phay CNC hoặc máy tiện đa nhiệm.
Nếu cần độ tròn, độ đồng tâm, độ nhám cao ở bề mặt trụ → cần cân nhắc mài tròn sau tiện.
Nếu cần độ phẳng, độ song song, mặt làm kín → cần cân nhắc mài phẳng.

Ngoài hình dạng, xưởng cũng cần xét dung sai, độ nhám, chiều dài/đường kính, sản lượng, vật liệu và yêu cầu lắp ghép. Cùng một loại chi tiết, nếu yêu cầu kỹ thuật khác nhau thì máy phù hợp cũng có thể khác nhau.

Máy mài phẳng Kuroda gia công mặt chuẩn và mặt làm kín

Chọn máy theo từng nhóm chi tiết

Nhóm chi tiết	Đặc điểm gia công chính	Máy nên ưu tiên	Khi nào cần máy bổ sung	Ghi chú lựa chọn
Trục ngắn	Tiện ngoài, tiện vai, tiện mặt đầu, tiện rãnh	Máy tiện CNC	Mài tròn nếu cần độ tròn/độ nhám cao	Phù hợp máy tiện CNC 2 trục hoặc có thêm trục Y nếu nhiều nguyên công
Trục dài	Tiện ngoài trên chiều dài lớn, dễ võng/rung	Máy tiện CNC có chống tâm/giá đỡ	Mài tròn nếu cần độ thẳng, độ tròn cao	Cần xét chiều dài tiện, độ cứng vững và cách gá
Bạc/ống lót	Tiện ngoài, tiện trong, doa, cắt rãnh	Máy tiện CNC	Mài trong/mài ngoài nếu cần đồng tâm cao	Cần kiểm soát độ đồng tâm giữa đường kính trong và ngoài
Ống kim loại	Cắt chiều dài, tiện mặt đầu, vát mép, tiện ren	Máy tiện CNC hoặc máy cắt chuyên dụng	Mài/đánh bóng nếu cần bề mặt đẹp	Không phải trường hợp nào cũng cần CNC
Mặt bích	Tiện mặt, tiện lỗ, tiện bậc, khoan lỗ bu lông	Máy tiện CNC + phay/khoan	Mài phẳng nếu cần mặt làm kín	Nếu nhiều lỗ chia đều, cần xét trục C hoặc máy phay CNC
Con lăn	Tiện ngoài, tiện hai đầu, yêu cầu bề mặt trụ làm việc	Máy tiện CNC	Mài tròn nếu cần độ tròn/độ nhám cao	Con lăn dài cần chú ý gá giữa tâm, độ võng và rung
Chi tiết tròn xoay có rãnh/lỗ ngang	Vừa tiện, vừa khoan/phay rãnh	Máy tiện đa nhiệm hoặc tiện + phay CNC	Mài nếu bề mặt trụ yêu cầu cao	Phù hợp khi cần giảm số lần gá
Chi tiết cần độ chính xác cao sau tiện	Đường kính/độ đồng tâm/độ nhám chặt	Tiện trước	Mài tròn hoặc mài phẳng sau tiện	Không nên bỏ qua mài nếu bản vẽ yêu cầu bề mặt tinh

Chi tiết trục nên dùng máy gì?

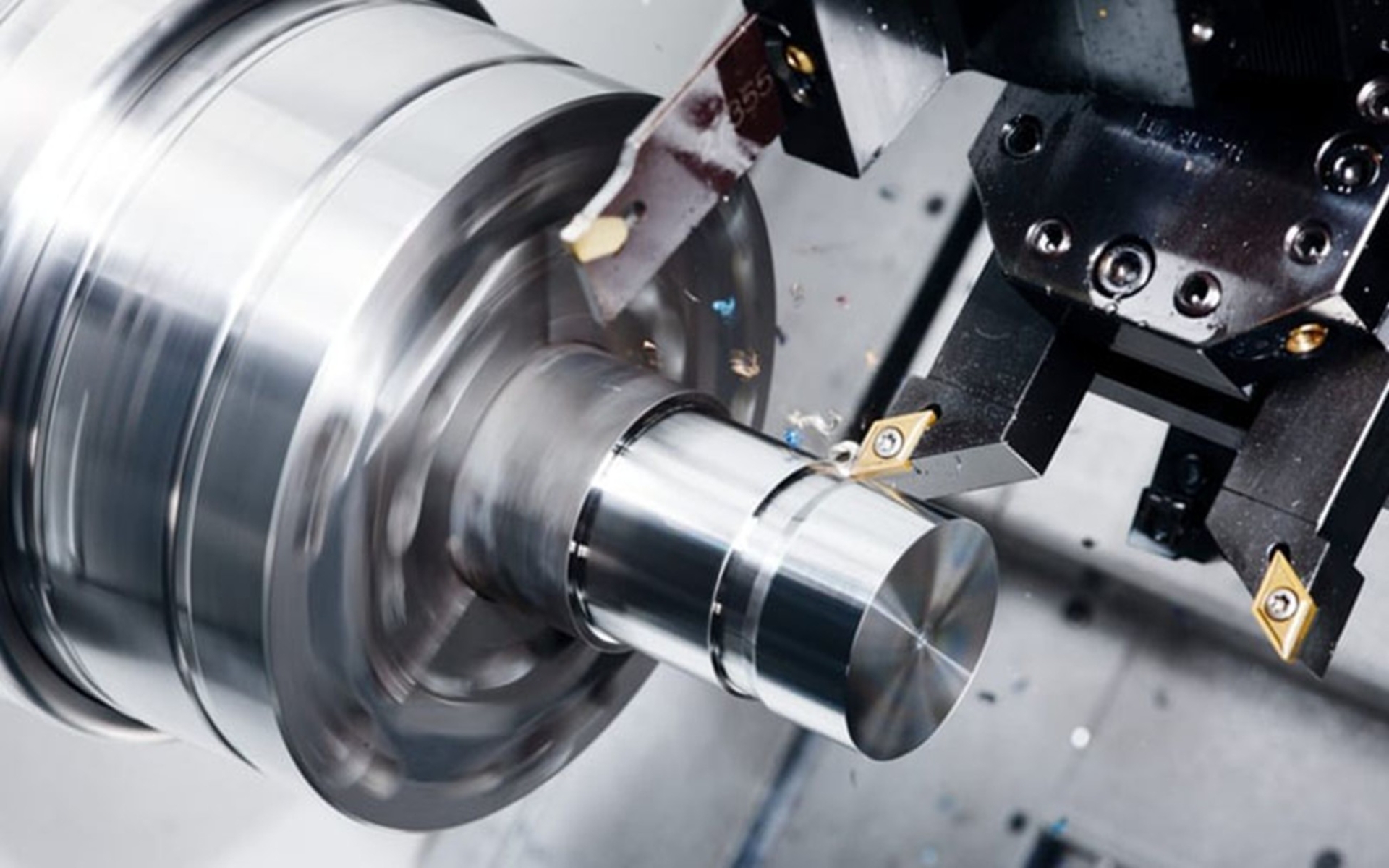

Máy tiện CNC gia công chi tiết trục và bạc

Trục là nhóm chi tiết tròn xoay điển hình, vì vậy máy nên ưu tiên đầu tiên thường là máy tiện CNC. Tùy hình dạng và yêu cầu kỹ thuật, trục có thể cần tiện ngoài, tiện mặt đầu, tiện vai, tiện rãnh, tiện ren hoặc tiện các bậc đường kính khác nhau.

Với trục ngắn, đường kính vừa, hình dạng đơn giản, máy tiện CNC 2 trục hoặc 3 trục thường đã đủ. Đây là nhóm chi tiết phù hợp với xưởng cần gia công ổn định, thay đổi mã hàng vừa phải và không có quá nhiều nguyên công phụ.

Với trục dài, cần chú ý thêm chiều dài tiện, độ võng, độ thẳng, cách chống tâm và giá đỡ. Nếu trục dài nhưng đường kính nhỏ, chi tiết dễ rung khi tiện. Khi đó, chọn máy không chỉ dựa vào đường kính tiện tối đa, mà còn phải xem chiều dài chống tâm, độ cứng vững của máy, cách gá và khả năng kiểm soát rung.

Nếu trục có rãnh then, lỗ ngang, mặt phẳng phụ hoặc lỗ bắt vít, xưởng cần thêm nguyên công phay/khoan. Có thể tiện trước rồi chuyển sang máy phay CNC, hoặc dùng máy tiện CNC đa nhiệm có dao quay, trục C hoặc trục Y để giảm số lần gá.

Nếu trục yêu cầu độ tròn, độ đồng tâm, độ nhám hoặc độ đảo rất cao, tiện CNC thường là công đoạn tạo hình ban đầu. Sau đó, chi tiết có thể cần mài tròn để đạt bề mặt làm việc chính xác hơn.

Gia công bạc, ống lót nên chọn máy gì?

Bạc và ống lót thường có dạng trụ ngắn hoặc vừa, gồm đường kính ngoài, đường kính trong, mặt đầu, rãnh dầu, rãnh chặn, lỗ dầu hoặc bề mặt lắp ghép. Máy phù hợp nhất trong phần lớn trường hợp là máy tiện CNC.

Máy tiện CNC có thể thực hiện tiện ngoài, tiện trong, doa lỗ, tiện rãnh, vát mép, cắt đứt và tiện mặt đầu. Với bạc đơn giản, sản lượng vừa, máy tiện CNC cơ bản có thể đáp ứng tốt.

Nếu bạc/ống lót sản xuất hàng loạt, lặp lại nhiều, yêu cầu chu kỳ ngắn và giảm nhân công đứng máy, xưởng có thể cân nhắc máy tiện CNC tốc độ cao, kết hợp cấp phôi thanh hoặc tự động hóa. Đây là nhóm bài toán phù hợp với các dòng máy tiện CNC hướng sản xuất hàng loạt như Takamaz, nếu chi tiết và sản lượng đáp ứng.

Với bạc có nhiều nguyên công hơn, ví dụ có lỗ dầu, rãnh phụ, mặt phẳng nhỏ, lỗ ngang hoặc cần khoan/taro trên thân, xưởng có thể tiện rồi chuyển sang phay/khoan. Nếu muốn giảm số lần gá, có thể cân nhắc máy tiện CNC đa nhiệm như nhóm Nakamura Tome, đặc biệt khi cần tiện, khoan, taro hoặc phay nhẹ trong cùng một lần gá.

Điểm quan trọng với bạc là độ đồng tâm giữa đường kính trong và đường kính ngoài. Nếu yêu cầu đồng tâm chặt hoặc bề mặt lắp ghép cần độ nhám cao, có thể cần mài trong, mài ngoài hoặc kiểm soát gá đặt chặt hơn sau tiện.

Ống kim loại nên dùng máy tiện, máy cắt hay máy mài?

Ống kim loại là nhóm chi tiết dễ gây nhầm lẫn khi chọn máy. Không phải mọi loại ống đều cần máy tiện CNC. Cần xem ống cần làm gì: chỉ cắt chiều dài, vát mép, tiện ren, tiện mặt đầu, tiện đường kính ngoài/trong hay cần độ chính xác cao ở bề mặt lắp ghép.

Nếu chỉ cần cắt chiều dài và vát mép đơn giản, có thể dùng máy cắt, máy vát mép hoặc thiết bị chuyên dụng tùy sản lượng. Dùng máy tiện CNC trong trường hợp này có thể không kinh tế nếu yêu cầu kỹ thuật không cao.

Nếu ống cần tiện ren, tiện mặt đầu chính xác, tiện bậc, tiện đường kính ngoài/trong hoặc tạo bề mặt lắp ghép, máy tiện CNC sẽ phù hợp hơn. Máy giúp kiểm soát kích thước, độ vuông góc mặt đầu và độ ổn định giữa các chi tiết tốt hơn.

Với ống dài hoặc thành mỏng, cần chú ý biến dạng khi kẹp. Lực kẹp quá lớn có thể làm móp hoặc méo ống. Nếu bề mặt ngoài cần độ nhám đẹp, độ tròn cao hoặc là bề mặt làm việc, có thể cần mài tròn hoặc đánh bóng sau tiện.

Mặt bích nên chọn máy gì?

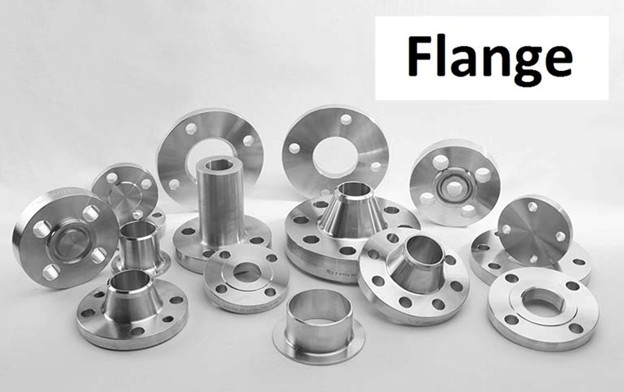

Gia công mặt bích cần tiện phay và khoan lỗ chính xác

Mặt bích là chi tiết dạng tròn, nhưng không nên xem là chi tiết tiện đơn giản. Ngoài đường kính ngoài và lỗ tâm, mặt bích thường có thêm mặt lắp ghép, lỗ bu lông, rãnh, bậc, mặt làm kín hoặc yêu cầu độ phẳng nhất định.

Quy trình gia công mặt bích thường gồm tiện mặt đầu, tiện đường kính ngoài, tiện đường kính trong/lỗ tâm, tiện bậc/rãnh, khoan lỗ bu lông, taro nếu cần và mài mặt nếu yêu cầu độ phẳng hoặc độ kín cao.

Nếu mặt bích đơn giản, máy tiện CNC có thể xử lý phần lớn nguyên công tiện. Sau đó, lỗ bu lông có thể được khoan trên máy phay CNC hoặc máy khoan phù hợp. Với mặt bích nhỏ, sản lượng lớn, có thể thiết kế đồ gá để tối ưu thời gian gá đặt.

Nếu mặt bích có nhiều lỗ chia đều, cần khoan/taro chính xác hoặc có rãnh then, rãnh định vị, xưởng nên cân nhắc máy phay CNC hoặc máy tiện CNC đa nhiệm có trục C và dao quay. Cách này giúp giảm chuyển công đoạn và giữ vị trí tương quan giữa các bề mặt tốt hơn.

Nếu mặt bích có mặt làm kín, mặt lắp ghép yêu cầu độ phẳng/độ nhám cao hoặc cần tiếp xúc chính xác với chi tiết khác, mài phẳng hoặc mài tinh mặt có thể cần thiết. Trong trường hợp này, tiện chỉ tạo hình ban đầu, còn mài giúp hoàn thiện bề mặt chức năng.

Con lăn nên dùng máy tiện hay máy mài tròn?

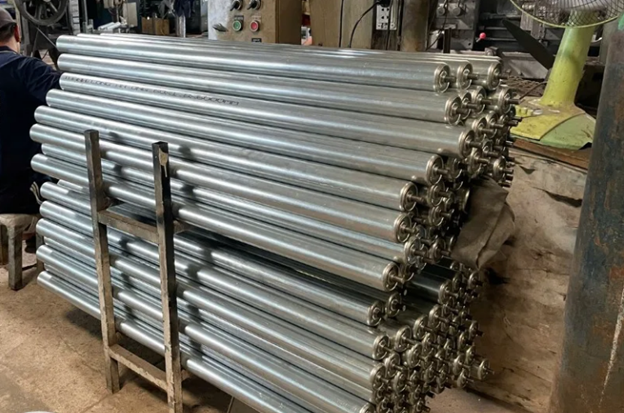

Con lăn cần mài tròn để đạt độ tròn và độ nhám bề mặt

Con lăn thường yêu cầu đường kính ngoài đều, độ tròn, độ đồng tâm, độ đảo và độ nhám bề mặt tốt. Tùy ứng dụng, con lăn có thể chỉ cần tiện CNC hoặc cần tiện trước rồi mài tròn.

Máy tiện CNC thường dùng để tạo hình ban đầu: tiện đường kính ngoài, tiện hai đầu, tiện vai, tiện lỗ tâm hoặc tạo các bậc lắp ghép. Với con lăn thông thường, nếu dung sai và độ nhám không quá chặt, tiện CNC có thể đủ.

Tuy nhiên, nếu con lăn là bề mặt làm việc trực tiếp, tiếp xúc với vật liệu, chạy tốc độ cao hoặc yêu cầu độ tròn/độ nhám tốt, nên cân nhắc mài tròn sau tiện. Mài tròn giúp cải thiện độ tròn, độ đồng tâm và chất lượng bề mặt ngoài.

Với con lăn dài, cần chú ý cách gá giữa tâm, chống võng, giá đỡ và rung động trong quá trình tiện/mài. Nếu gá không tốt, chi tiết có thể đạt kích thước ở từng vị trí nhưng vẫn không đạt độ thẳng hoặc độ đảo khi làm việc.

Khi nào tiện là đủ, khi nào cần tiện trước rồi mài?

Không phải chi tiết nào sau tiện cũng cần mài. Thêm công đoạn mài sẽ tăng chi phí, thời gian và yêu cầu thiết bị. Tuy nhiên, trong nhiều trường hợp, mài là công đoạn cần thiết để đạt độ chính xác hoặc độ nhám mà tiện khó đảm bảo ổn định.

Trường hợp	Tiện CNC có đủ không?	Khi nào cần mài thêm?	Lý do
Chi tiết chỉ cần kích thước thông thường	Thường đủ	Không cần nếu bản vẽ không yêu cầu cao	Tránh tăng chi phí không cần thiết
Chi tiết yêu cầu độ nhám cao	Có thể đủ tùy dao và vật liệu	Cần mài nếu tiện không đạt Ra yêu cầu	Mài giúp bề mặt ổn định hơn
Chi tiết yêu cầu độ tròn/đồng tâm chặt	Có thể chưa đủ	Cần mài tròn nếu dung sai rất chặt	Mài tròn kiểm soát bề mặt trụ tốt hơn
Trục làm việc với bạc đạn/ổ bi	Tiện để tạo hình	Thường cần mài vùng lắp ổ	Đảm bảo độ tròn, độ nhám và kích thước lắp ghép
Con lăn tiếp xúc trực tiếp với vật liệu	Tiện có thể đủ với yêu cầu thấp	Cần mài nếu bề mặt làm việc quan trọng	Cải thiện độ tròn và độ nhám
Bạc/ống lót cần đồng tâm trong – ngoài	Tiện có thể đạt nếu gá tốt	Cần mài nếu yêu cầu đồng tâm rất chặt	Giảm sai số bề mặt lắp ghép
Mặt bích cần mặt làm kín	Tiện tạo mặt ban đầu	Cần mài phẳng nếu yêu cầu độ kín/độ phẳng cao	Đảm bảo mặt tiếp xúc ổn định
Chi tiết sau nhiệt luyện	Tiện trước nhiệt luyện	Thường cần mài sau nhiệt luyện	Bù biến dạng và đạt kích thước cuối

Nguyên tắc đơn giản là: tiện để tạo hình và đạt kích thước cơ bản; mài để hoàn thiện khi cần độ chính xác, độ nhám hoặc bề mặt làm việc cao hơn.

Bản đồ chọn máy: tiện – phay – mài tròn – mài phẳng

Để dễ hình dung, có thể chọn máy theo bản đồ sau:

Nếu chi tiết là tròn xoay → bắt đầu từ máy tiện CNC.
Nếu chi tiết có lỗ ngang, rãnh then, mặt phẳng phụ, lỗ bu lông → thêm phay CNC hoặc dùng máy tiện đa nhiệm.
Nếu cần độ tròn, độ đồng tâm, độ nhám cao ở bề mặt trụ → thêm mài tròn.
Nếu cần độ phẳng, độ song song, mặt làm kín → thêm mài phẳng.
Nếu chi tiết phức tạp, nhiều nguyên công, cần giảm số lần gá → cân nhắc máy tiện CNC đa nhiệm.
Nếu chi tiết sản lượng lớn, hình dạng lặp lại → cân nhắc máy tiện CNC tốc độ cao hoặc tự động hóa.

Nhu cầu gia công	Máy nên chọn	Ví dụ chi tiết	Ghi chú
Tạo hình chi tiết tròn xoay	Máy tiện CNC	Trục, bạc, ống, con lăn, mặt bích đơn giản	Là máy nền cho phần lớn chi tiết dạng tròn
Khoan lỗ, phay rãnh, tạo mặt phẳng phụ	Máy phay CNC hoặc tiện đa nhiệm	Mặt bích có lỗ, trục có rãnh then, bạc có lỗ dầu	Chọn theo số lượng nguyên công và số lần gá
Gia công nhiều nguyên công trong một lần gá	Máy tiện CNC đa nhiệm	Bạc phức tạp, mặt bích nhiều lỗ, trục có rãnh/lỗ ngang	Giảm chuyển máy, giảm sai số gá lại
Hoàn thiện bề mặt trụ chính xác	Máy mài tròn	Trục lắp ổ, con lăn, bạc chính xác	Dùng khi cần độ tròn/độ nhám cao
Hoàn thiện mặt phẳng/mặt làm kín	Máy mài phẳng	Mặt bích, plate, block, đồ gá	Dùng khi cần độ phẳng/độ song song cao
Sản xuất hàng loạt chi tiết tròn xoay	Máy tiện CNC tốc độ cao/tự động hóa	Bạc, ống lót, mặt bích nhỏ, chi tiết lặp lại	Cần tính theo sản lượng và thời gian chu kỳ

Lưu ý thêm khi chọn máy theo sản lượng

Với đơn chiếc hoặc lô nhỏ, nên ưu tiên tính linh hoạt: máy tiện CNC phổ thông, máy phay CNC và đồ gá đơn giản thường phù hợp hơn. Không nên đầu tư máy quá chuyên dụng nếu mã hàng thay đổi liên tục.

Với lô vừa, xưởng nên bắt đầu chuẩn hóa quy trình, đồ gá, dao cụ và chương trình gia công. Đây là giai đoạn cần cân nhắc giữa tiện riêng + phay riêng hay dùng máy tiện đa nhiệm để giảm số lần gá.

Với hàng loạt, yếu tố quan trọng không chỉ là máy có gia công được hay không, mà là thời gian chu kỳ, cấp phôi, số người vận hành, độ ổn định và tỷ lệ lỗi. Các dòng máy tiện CNC hướng sản xuất hàng loạt như Takamaz có thể phù hợp với chi tiết tròn xoay lặp lại, bạc, ống lót, mặt bích nhỏ hoặc chi tiết cần chu kỳ ngắn.

Với chi tiết phức tạp nhưng lặp lại ổn định, máy tiện CNC đa nhiệm có thể giúp giảm số lần gá, giảm chuyển máy và gom nhiều nguyên công vào một quy trình. Tuy nhiên, cần đảm bảo đội kỹ thuật có khả năng lập trình, gá đặt và kiểm soát dao cụ phù hợp.

Máy tiện CNC Nakamura Tome AS-200

Những thông tin cần chuẩn bị trước khi hỏi tư vấn chọn máy

Để được tư vấn đúng máy, xưởng nên chuẩn bị càng rõ thông tin càng tốt. Chỉ hỏi “chi tiết trục nên dùng máy gì” hoặc “gia công bạc dùng máy nào” thường chưa đủ để chọn máy chính xác.

Nên chuẩn bị:

Bản vẽ chi tiết hoặc ảnh chi tiết.
Vật liệu.
Kích thước phôi.
Đường kính ngoài/đường kính trong.
Chiều dài chi tiết.
Dung sai quan trọng.
Độ nhám yêu cầu.
Yêu cầu độ tròn, độ đồng tâm, độ phẳng hoặc độ song song.
Sản lượng/tháng.
Công đoạn hiện tại đang làm bằng máy gì.
Vấn đề đang gặp: gá lâu, sai số, rung, không đạt nhám, không đạt độ tròn, thiếu sản lượng.
Ngân sách và định hướng mở rộng.

Với các chi tiết có nhiều nguyên công, nên gửi cả quy trình hiện tại nếu có: đang tiện ở đâu, phay ở đâu, có mài sau tiện không, mỗi công đoạn mất bao lâu và lỗi thường gặp là gì.

FAQ về chọn máy gia công trục, bạc, ống, mặt bích, con lăn

Chi tiết trục nên dùng máy gì?

Phần lớn chi tiết trục nên bắt đầu bằng máy tiện CNC. Nếu trục có rãnh then, lỗ ngang hoặc mặt phẳng phụ, cần thêm phay CNC hoặc máy tiện đa nhiệm. Nếu yêu cầu độ tròn, độ đồng tâm, độ nhám cao, nên tiện trước rồi mài tròn.

Gia công bạc nên dùng máy tiện hay máy mài?

Bạc thường được tiện ngoài, tiện trong, doa, vát mép hoặc cắt rãnh trên máy tiện CNC. Nếu bạc yêu cầu độ đồng tâm trong – ngoài rất cao hoặc độ nhám bề mặt lắp ghép chặt, có thể cần mài trong/mài ngoài sau tiện.

Mặt bích nên dùng máy tiện hay máy phay?

Mặt bích thường cần cả tiện và phay/khoan. Máy tiện CNC dùng để tiện mặt, tiện lỗ, tiện đường kính ngoài/trong. Máy phay CNC hoặc máy tiện đa nhiệm dùng để khoan lỗ bu lông, taro, phay rãnh hoặc gia công các vị trí chia đều.

Khi nào cần mài tròn sau tiện?

Cần mài tròn sau tiện khi chi tiết yêu cầu độ tròn, độ đồng tâm, độ nhám hoặc độ đảo cao, ví dụ trục lắp ổ bi, con lăn làm việc, bạc chính xác hoặc chi tiết sau nhiệt luyện.

Con lăn có bắt buộc phải mài tròn không?

Không phải lúc nào cũng bắt buộc. Nếu con lăn chỉ yêu cầu kích thước thông thường, tiện CNC có thể đủ. Nếu con lăn là bề mặt làm việc, cần độ tròn và độ nhám cao, nên tiện trước rồi mài tròn.

Chi tiết có cả tiện và khoan lỗ ngang nên chọn máy gì?

Có hai hướng: tiện CNC rồi chuyển sang máy phay/khoan, hoặc dùng máy tiện CNC đa nhiệm có dao quay, trục C/trục Y. Nếu sản lượng ít, quy trình tách máy có thể hợp lý. Nếu sản lượng lặp lại và cần giảm gá, máy tiện đa nhiệm đáng cân nhắc.

Liên hệ Á Châu để được tư vấn chọn máy theo chi tiết

Nếu xưởng đang phân vân chi tiết trục, bạc, ống, mặt bích, con lăn nên dùng máy gì, bạn có thể gửi bản vẽ hoặc ảnh chi tiết cho Á Châu https://machinetools.com.vn/lien-he để được tư vấn quy trình phù hợp.

Khách hàng nên chuẩn bị: bản vẽ, vật liệu, kích thước phôi, dung sai, độ nhám, sản lượng, nguyên công hiện tại và các vấn đề đang gặp như gá lâu, sai số, rung, không đạt độ nhám, không đạt độ tròn hoặc thiếu sản lượng.

Tùy bài toán thực tế, Á Châu có thể tư vấn hướng phù hợp: tiện CNC, tiện đa nhiệm, phay CNC, mài tròn, mài phẳng hoặc kết hợp nhiều công đoạn. Mục tiêu không phải là chọn máy đắt nhất, mà là chọn đúng máy cho chi tiết, sản lượng và yêu cầu kỹ thuật.
